Børstet DC -girmotorer

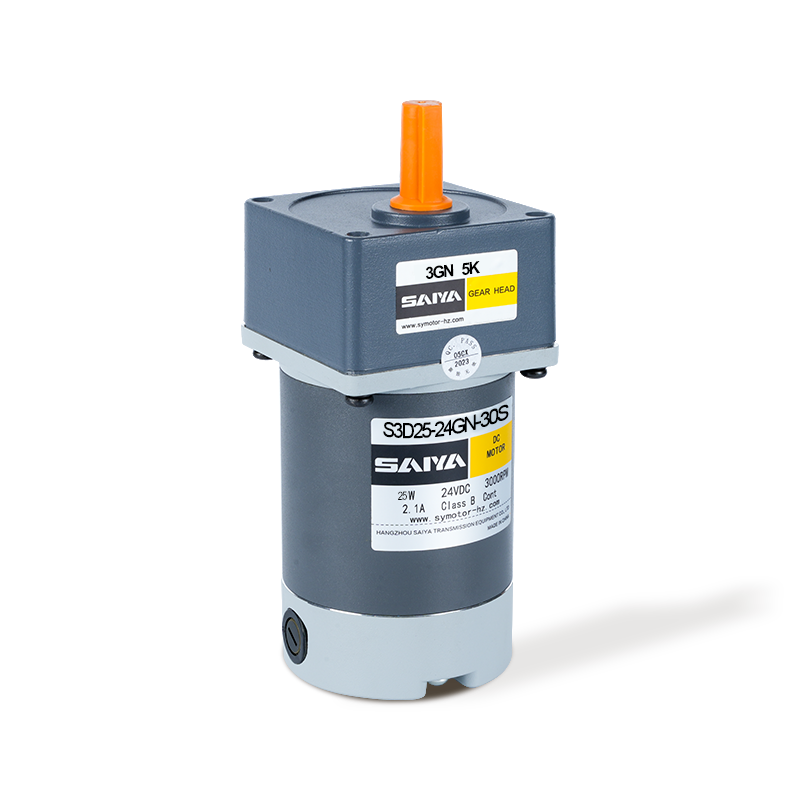

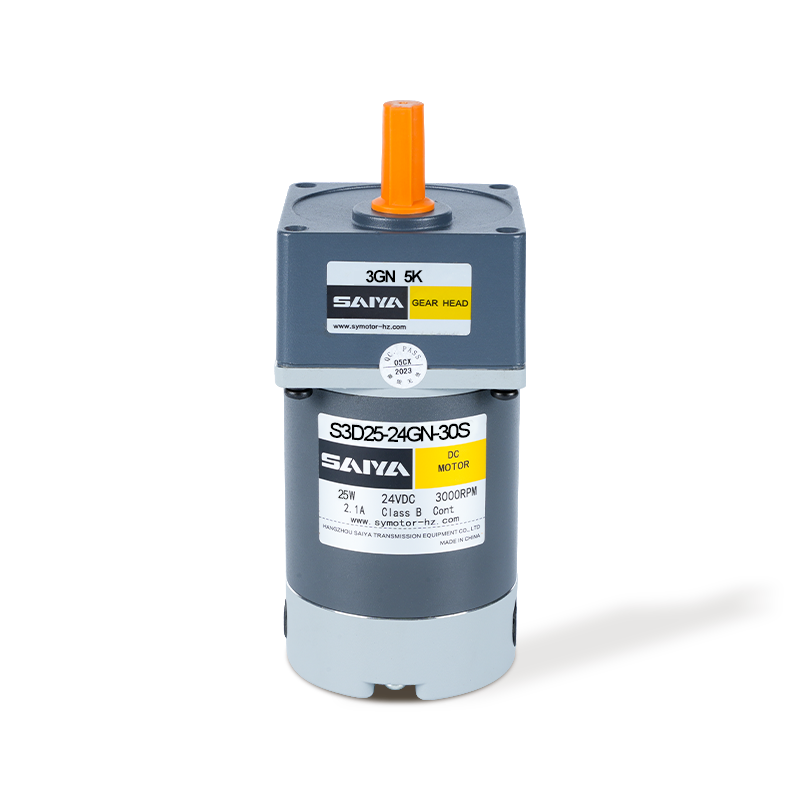

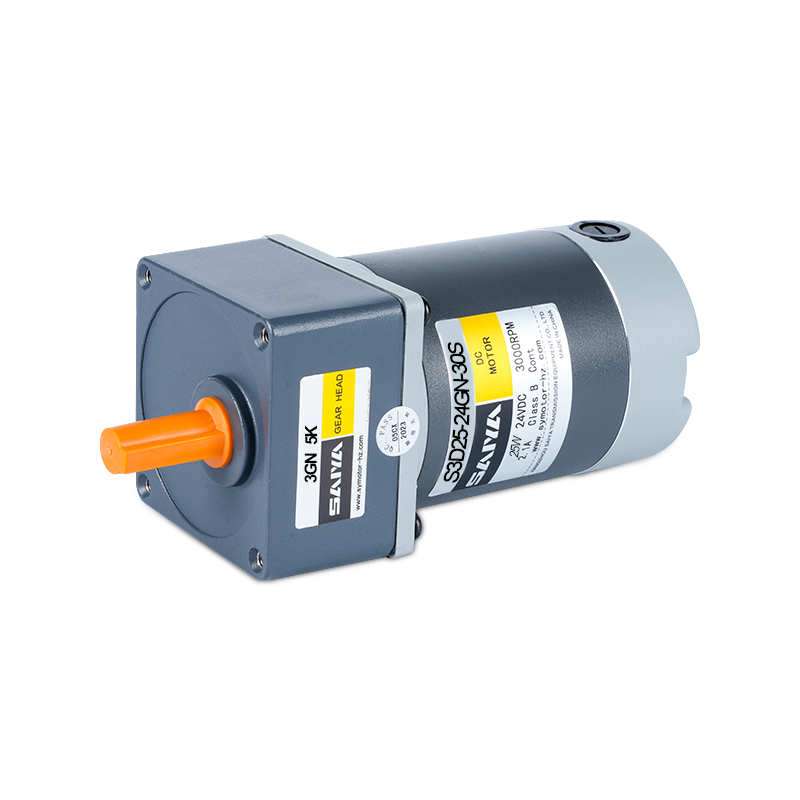

25W børste DC Gear Motors

Spenningsstørrelse: 25W, 70mmx70mm
Driftsspenning: 12-90V
Ingen lastparametere: hastighet 3100-3300 rpm
Nåværende brukt: 0,3-1,0a
Lastparametere: Rotasjonshastighet 2700-3000 rpm
Nåværende brukt: 0,6-3,5a
Moment: 80-88Mn.M

  • 25W børste DC Gear Motors
  • 25W børste DC Gear Motors
  • 25W børste DC Gear Motors
FORRIGE   |   NESTE

+ Kontakt oss + Nedlasting av katalog Produktvideo
SØKNAD OMRÅDE
Vi er en høyteknologisk bedrift dedikert til produksjon og salg av AC-reduksjonsmotorer, små reduksjonsmotorer, servospesifikke planetariske reduksjonsgir, DC børsteløse og børsteløse motorer og andre produkter.

  • Logistikksortering

  • Automatiserte roboter

  • Laserskjæring

  • Tilgangskontrollport

  • Photovoltaic kraftstasjon

  • Medisinsk utstyr

  • Agv

Produktbeskrivelse

25W Brush DC Gear Motor tilbyr høy ytelse og tilpasningsevne, perfekt for en rekke industrielle og hobbyistiske applikasjoner. Med en rammestørrelse på 70 mm x 70mm, er denne motoren designet for å passe inn i trange rom uten at det går ut over strømmen. Den opererer på et bredt spenningsområde på 12-90V, og gir fleksibilitet for forskjellige strømkilder og kontrollsystemer.

Under ikke-belastningsforhold kjører motoren med en hastighet på 3100-3300 o / min, og trekker en strøm mellom 0,3-1,0a. Når den er under belastning, synker hastigheten litt til 2700-3000 o / min, med en tilsvarende strømtrekk på 0,6-3,5a. Denne motoren leverer et dreiemoment på 80-88mn.m, og sikrer at den kan håndtere krevende oppgaver med letthet.

25W Brush DC -girmotoren er ideell for applikasjoner som krever presis hastighet og dreiemomentkontroll. Det er egnet for bruk i robotikk, automatiserte systemer, små maskiner og andre prosjekter der pålitelighet og ytelse er essensielle. Motorens brede spenning og strømområder forbedrer kompatibiliteten med forskjellige elektroniske kontrollere og strømoppsett.

Motoriske ytelsesparametere

Modell Spenning Makt Ikke-belastningsparametere Last parametere Børstelivet Motorvekt
Fart Nåværende Fart Dreiemoment Nåværende
V W r/min EN r/min Mn.M EN H kg
S3D25-12 □ 12 25 3300 1.0
Maks. 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Maks. 		3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Maks. 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Maks. 		2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Maks. 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Maks. 		2700 88 0.6 2000 1.0

Motorspenning, kraft og hastighet vil bli tilpasset i henhold til hans forespørsel under den tillatte omstendigheten av adopterbar dimensjon

Vi bruker W etter D i modellen for å uttrykke den eksterne børstemotoren. Slik som Z20W06-12GN.LF NO W, det betyr standard interne børstemotor for ekstern penselmotor, du kan erstatte børsten direkte. For interne må vi demontere motoren først.

Gearmotor-dreiemoment bord

Modell Spenning Makt Ikke-belastningsparametere Last parametere Børstelivet Motorvekt
Fart Nåværende Fart Dreiemoment Nåværende
V W r/min EN r/min Mn.M EN H kg
S2D10-12 □ 12 10 3200 1,0 maks. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1,0 maks. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0,5 maks. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Maks 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0,3 maks. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0,3 maks. 2800 34 0.6 2000 0.7

Gearhoder selges separat. Desimale girhoder er ikke tilgjengelige.

Skriv inn girforholdet i boksen (□) i modellnavnet.

Den fargede bakgrunnen (□) indikerer den samme roterende retningen på motoren mens andres roterende retning er motsatt.

Hastigheten beregnes ved å dele motorens synkrone ped av Gearatio. Den faktiske hastigheten er 2% ~ 20% mindre enn den viste verdien, avhengig av størrelsen på belastningen.

For å redusere hastigheten utover girforholdet i tabellen, fest et desimalt girhode (girforhold: 10) mellom girhodet og motoren. I så fall er det tillatte dreiemomentet 5nm.

Tillatsmomentenhet: Upside (N.M)/Belowside (KGF.CM)

Type Girforhold 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Fart

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3GN □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

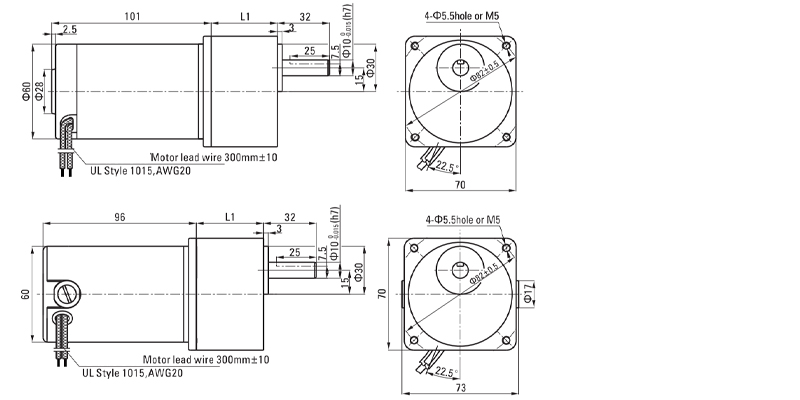

Dimensjoner (enhet MM)

Monteringsskruer er inkludert i girhodet.

Bly kablingstype

Vekt: Motor: 1,0 kg / girhode: 0,55 kg

Gearhead -modellen Girforhold L1
3GN □ K. 3 ～ 18 32
25 ～ 200 42

Skriv inn girforholdet i boksen (□) i modellnavnet.

Aksel seksjon av runde akselype

Eksklusiv vekt og skaftseksjonsmotorformen er den samme som for pinionakseletypen.

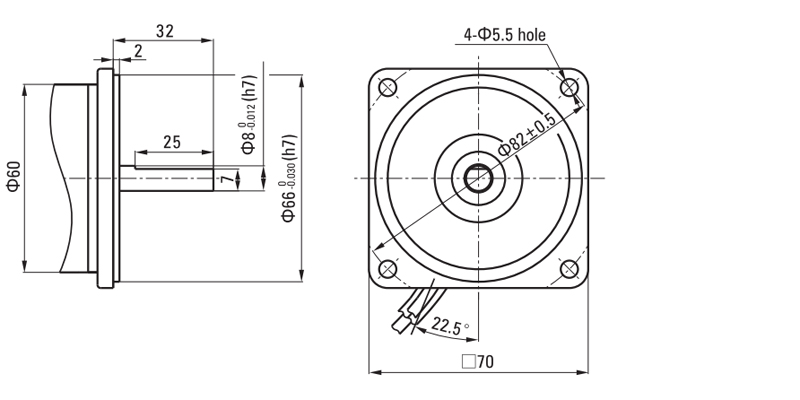

Desimal girhode

Kan kobles til GN Pinion Akseletype
3GN10X
Vekt: 0,31 kg
