Helical planetarisk girkasse

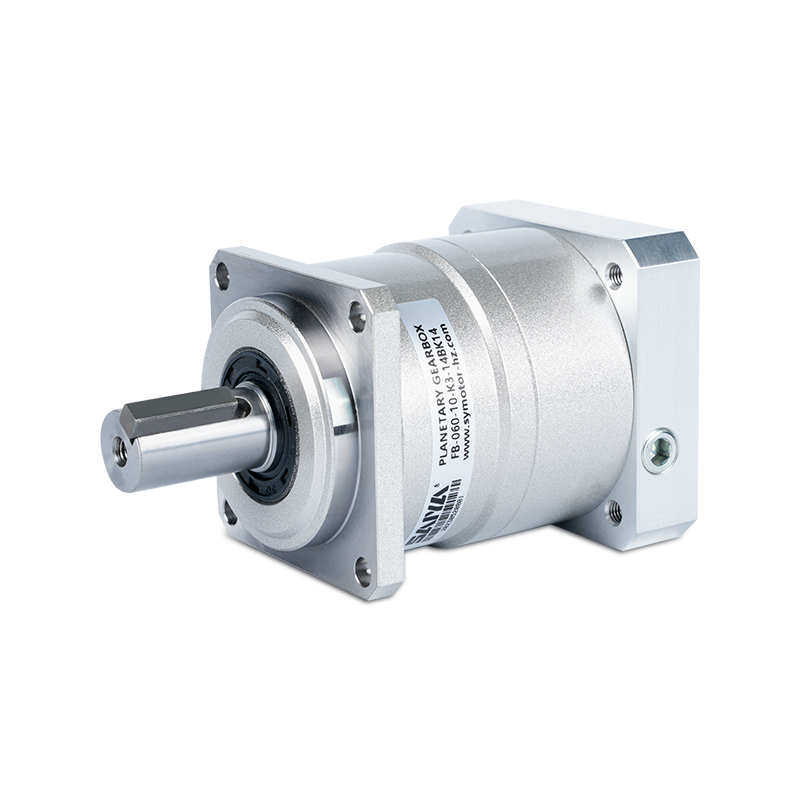

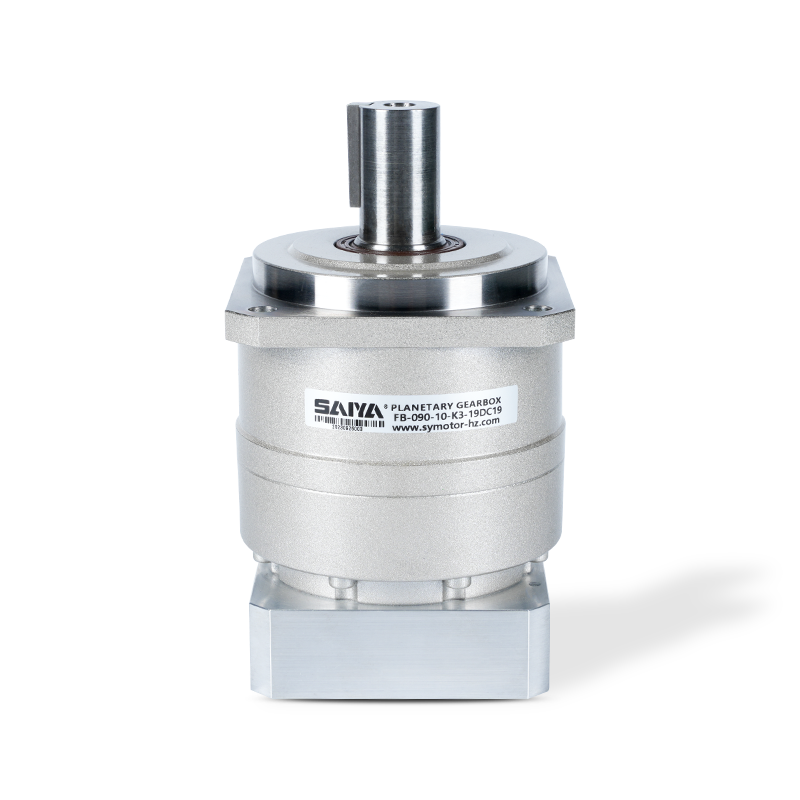

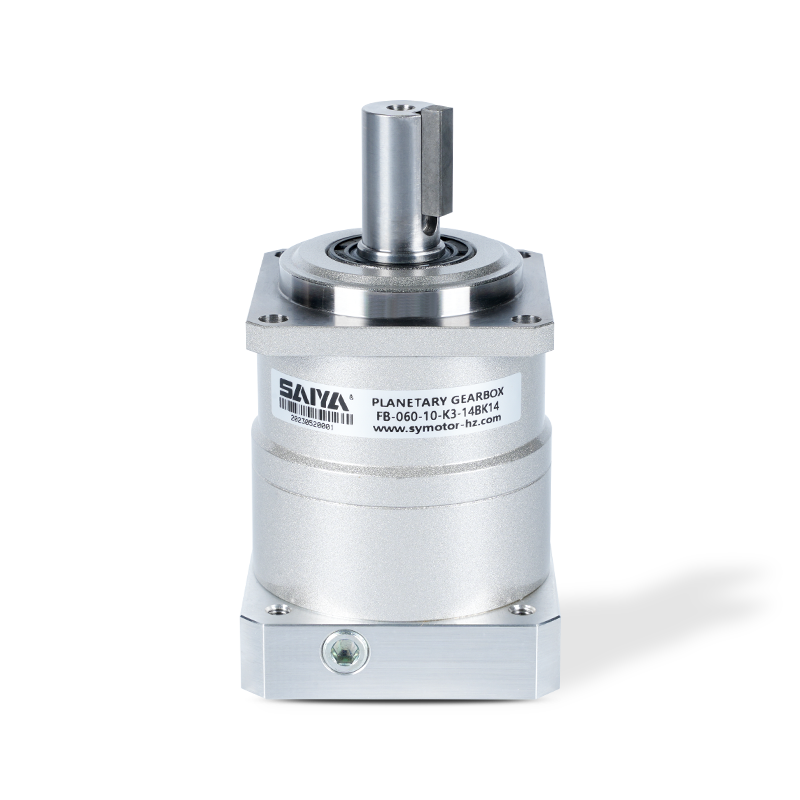

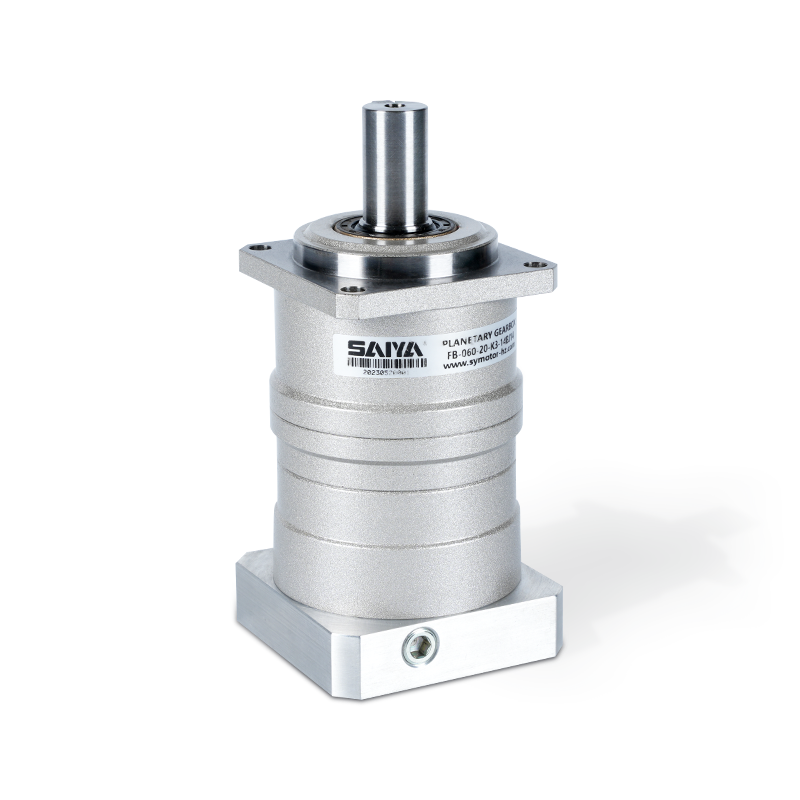

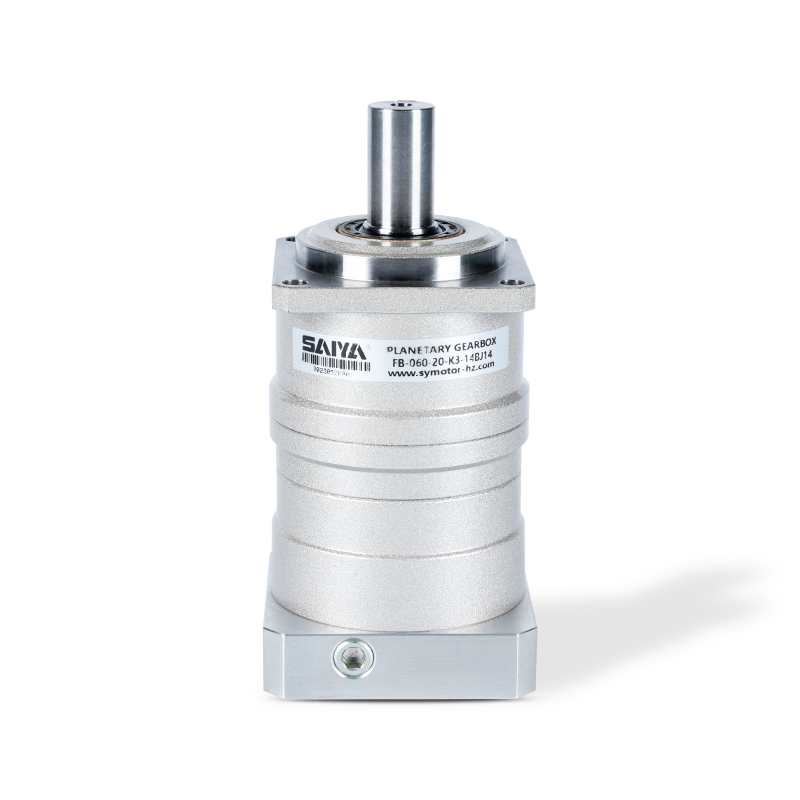

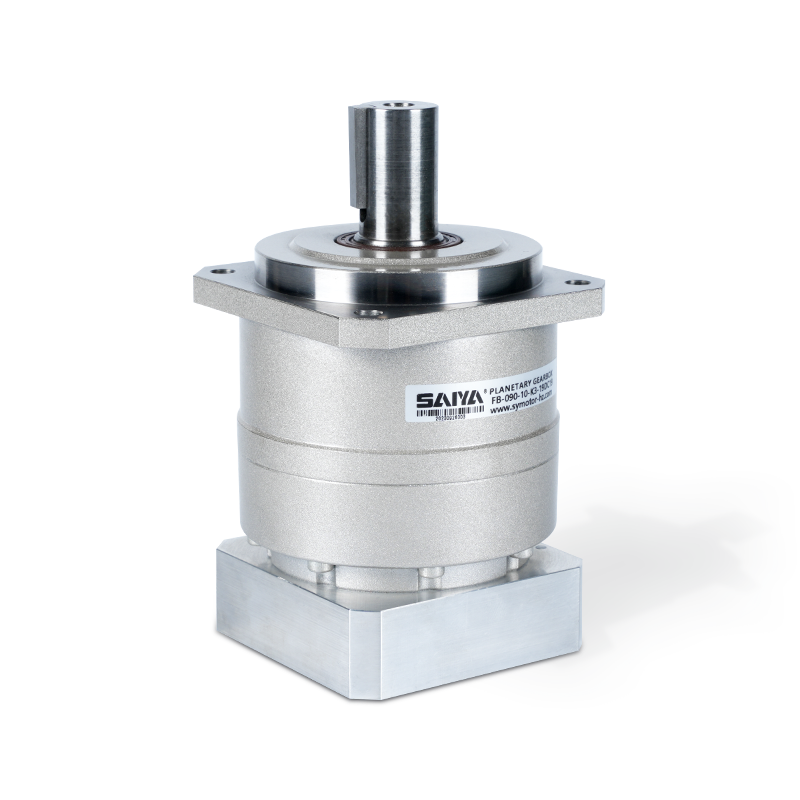

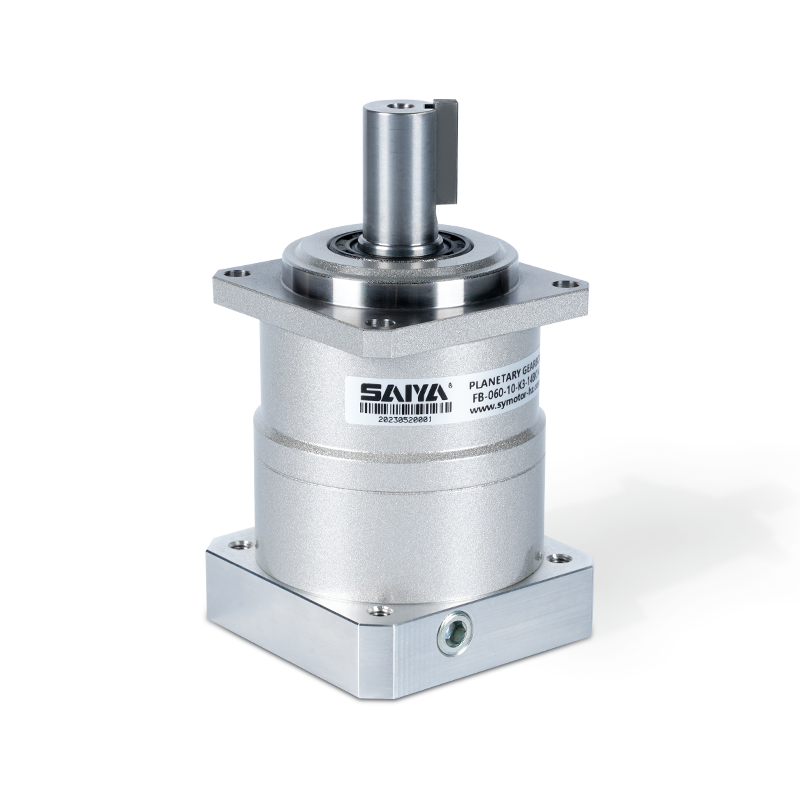

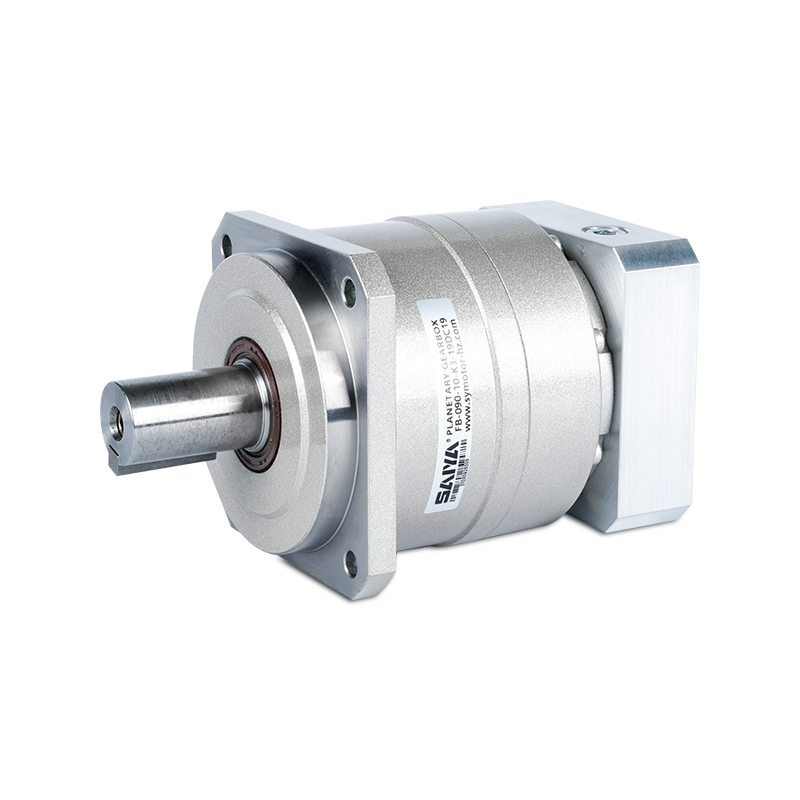

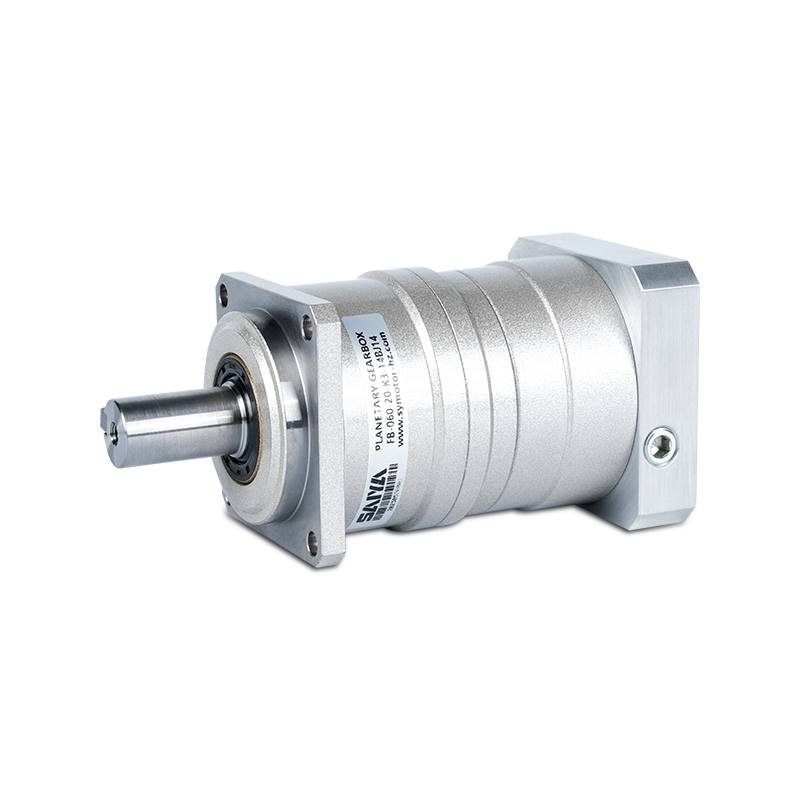

FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox

FB Helical Gear Series/Square Flens Output/Helical Gear/Reduction Ratio: 3-100

Returklaring: 3-5 Arcmin

  • FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox
FORRIGE   |   Ingen neste artikkel

+ Kontakt oss + Nedlasting av katalog Produktvideo

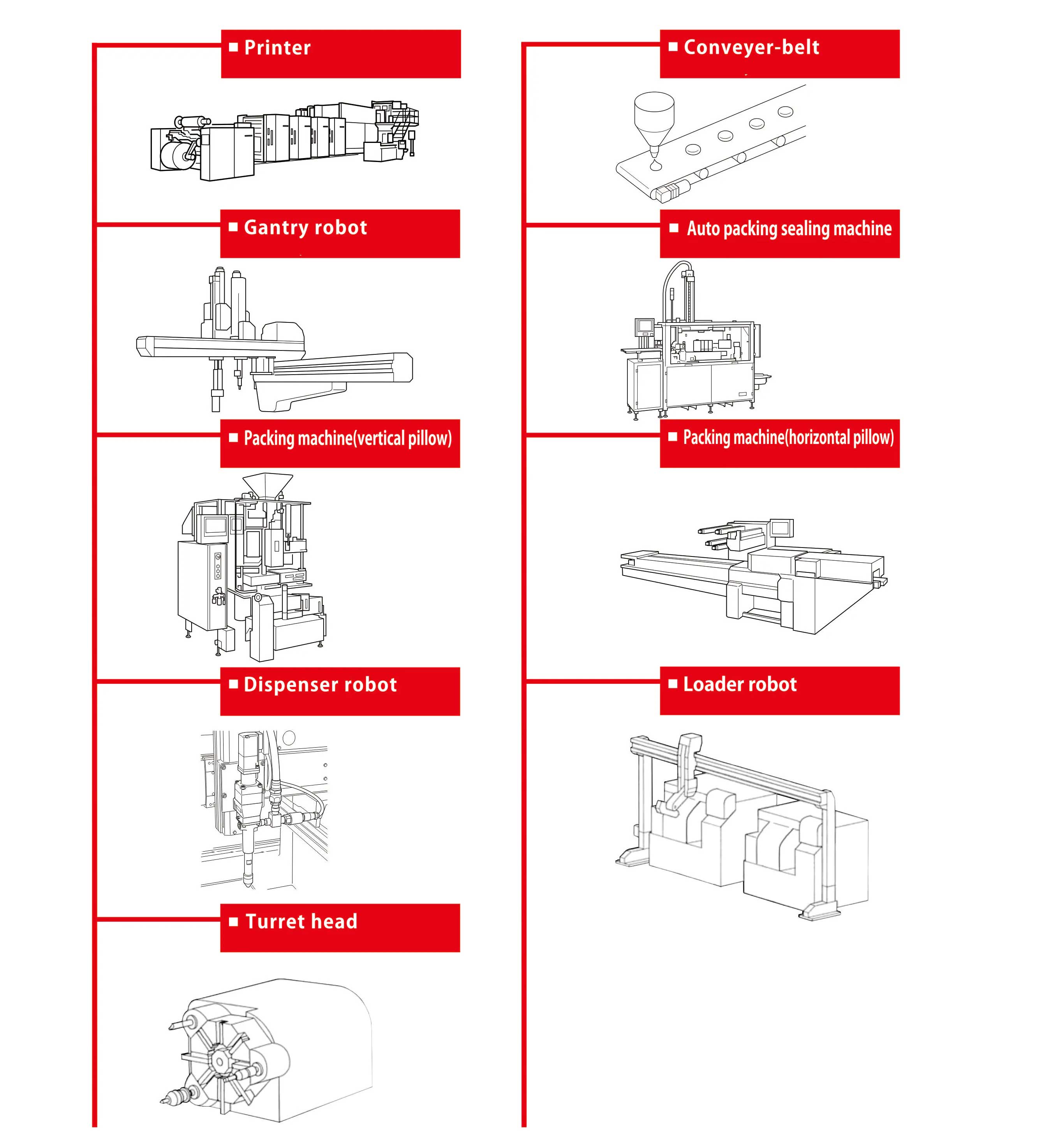

SØKNAD OMRÅDE
Vi er en høyteknologisk bedrift dedikert til produksjon og salg av AC-reduksjonsmotorer, små reduksjonsmotorer, servospesifikke planetariske reduksjonsgir, DC børsteløse og børsteløse motorer og andre produkter.

  • Logistikksortering

  • Automatiserte roboter

  • Laserskjæring

  • Tilgangskontrollport

  • Photovoltaic kraftstasjon

  • Medisinsk utstyr

  • Agv

Produktbeskrivelse

FB -serien med girkasser, kjent for deres presisjon og pålitelighet, tilbyr et bredt spekter av alternativer som passer til forskjellige industrielle applikasjoner. Med et design fokusert på effektivitet og ytelse, er disse girkassene utstyrt med spiralformede gir som sikrer jevn drift og minimalt støynivå.

FB -serien har en firkantet flensutgangskonfigurasjon, og er konstruert for å gi sømløs integrasjon i forskjellige maskinoppsett. Inkludering av spiralformede gir i disse girkassene forbedrer momentoverføringen mens du reduserer tilbakeslag, noe som resulterer i strømoverføring og forbedret kontrollen over hastighetsregulering.

En av de bemerkelsesverdige attributtene til FB-serien er dets allsidige spekter av girforhold, varierer fra 3-100K. Dette brede utvalget gjør det mulig for brukere å skreddersy girkassen til deres spesifikke behov, enten det innebærer høyhastighetsapplikasjoner eller krevende dreiemomentkrav. I tillegg tilbyr girkassen et presist tilbakeslagsområde på 3-5 arcminutes, og sikrer nøyaktig posisjonering og minimalt spill under drift.

Enten de brukes i robotikk, automatisering eller andre industrielle omgivelser der presisjon og pålitelighet er av største viktighet, står FB -serien med girkasser som en pålitelig løsning. Den robuste konstruksjonen, kombinert med avansert girteknologi, sikrer langsiktig ytelse og effektivitet, noe som gjør det til et foretrukket valg for ingeniører og produsenter over hele verden.

Stille operasjon

Spiralformede gir bidrar til å redusere vibrasjoner og støy.

Høy presisjon

Standard tilbakeslag er 5 bue-min, ideell for presisjonskontroll.

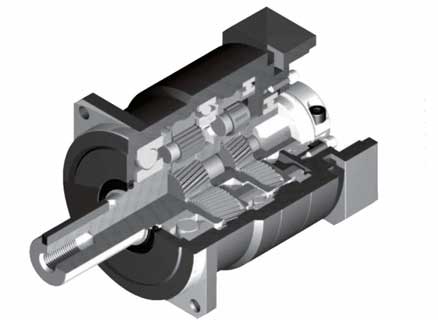

Høy stivhet og dreiemoment

Høy stivhet og høyt dreiemoment ble oppnådd ved ikke -lagre rullelager.

Adapter-Bushing Connection

Kan festes til hvilken som helst motor over hele verden.

Ingen fettlekkasje

Perfekt løsning ved bruk av anti-separasjonsfett med høy viskositet.

Vedlikeholdsfri

Ingen grunn til å erstatte fettet for enheten til enheten kan festes i noen posisjon.

FB-042 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ramme
størrelse 		Scene Forhold Nominell
utgangsmoment 		Maksimum
utgangsmoment 		Nødstoppmoment Nominell
inngangshastighet 		Maksimum
inngangshastighet 		Tillatt
Radial belastning 		Tillatt
aksial belastning
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
42 1 singel 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2 Dobbelt 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

※ 8 ※ 9 ※ 10
Ramme størrelse Scene Forhold Maksimum radial laste Maksimum aksial laste Vekt Øyeblikk av treghet (≤φ8) Øyeblikk av treghet (≤φ14)
[N] [N] [kg] [KGCM²] [KGCM²]
42 1 Enkelt 3 710 640 0.6 0.053 0.17
4 710 640 0.041 0.16
5 710 640 0.036 0.15
6 710 640 0.034 0.15
7 710 640 0.032 0.15
8 710 640 0.031 0.15
9 710 640 0.031 0.15
10 710 640 0.03 0.15
2
Dobbelt 		15 710 640 0.7 0.035 -
16 710 640 0.038 一
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 一
30 710 640 0.03 一
35 710 640 0.034 -
40 710 640 0.03 一
45 710 640 0.034 一
50 710 640 0.03 -
60 710 640 0.03 -
70 710 640 0.03 -
80 710 640 0.03 一
90 710 640 0.03 一
100 710 640 0.03 -

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt modell til modus.

FB-060 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ramme
størrelse 		Scene Forhold Nominell
produksjon dreiemoment 		Maksimum
produksjon dreiemoment 		Nødsituasjon
stoppe dreiemoment 		Nominell
inngang fart 		Maksimum
inngang fart 		Tillatt
radial laste 		Tillatt
aksial belastning
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
060 1
Enkelt 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
Dobbelt 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100
FB-060 ※ 8 ※ 9 ※ 10
Ramme
størrelse 		Scene Forhold Maksimum
Radial belastning 		Maksimum
aksial belastning 		Vekt Øyeblikk
av treghet
(≤φ8) 		Øyeblikk
av treghet
(≤φ14) 		Øyeblikk
av treghet
(≤φ19)
[N] [N] [kg] [KGCM²] [KGCM²] [KGCM²]
060 1
Enkelt 		3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
Dobbelt 		15 1200 1100 1.6 0.055 0.14
16 1200 1100 0.057 0.14
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

FB-090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ramme
størrelse 		Scene Forhold Nominell
produksjon dreiemoment 		Maksimum
produksjon dreiemoment 		Nødsituasjon
stoppe dreiemoment 		Nominell
inngang fart 		Maksimum
inngang fart 		Tillatt
radial laste 		Tillatt
aksial laste
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
090 1
Enkelt 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
Dobbelt 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FB-090 ※ 8 ※ 9 ※ 10
Ramme
størrelse 		Scene Forhold Maksimum
radial laste 		Maksimum
aksial laste 		Vekt Øyeblikk
av treghet
(≤φ8) 		Øyeblikk
av treghet
(≤φ14) 		Øyeblikk
av treghet
(≤φ19) 		Øyeblikk
av treghet
(≤φ28)
[N] [N] [kg] [KGCM² ] [KGCM²] [KGCM²] [KGCM²]
090 1
Enkelt 		3 2400 2200 3.7 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
Dobbelt 		15 2400 2200 4.2 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 -

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

FB-115 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ramme
størrelse 		Scene Forhold Nominell
produksjon dreiemoment 		Maksimum
utgangsmoment 		Nødsituasjon
stoppe dreiemoment 		Nominell
inngang fart 		Maksimum
inngang fart 		Tillatt
radial laste 		Tillatt
aksial laste
[Nm] [Nm] [Nm] [RPM] [ Rpm] [N] [N]
115 1
Enkelt 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
Dobbelt 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FB-115 ※ 8 ※ 9 ※ 10
Ramme
størrelse 		Scene Forhold Maksimum
Radial belastning 		Maksimum
aksial laste 		Vekt Øyeblikk
av treghet
(≤φ14) 		Øyeblikk
av treghet
(≤φ19) 		Øyeblikk
av treghet
(≤φ28) 		Øyeblikk
av treghet
(≤φ38)
[N] [N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [KGCM² ]
115 1
Enkelt 		3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
Dobbelt 		15 4300 3900 8.9 0.43 0.86 2.8 一
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8 一
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7 一
35 4300 3900 0.37 0.81 2.7
40 4300 3900 0.28 0.73 2.7 一
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 -

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

FB-140 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ramme
størrelse 		Scene Forhold Nominell
produksjon dreiemoment 		Maksimum
produksjon dreiemoment 		Nødsituasjon
stoppe dreiemoment 		Nominell
inngang fart 		Maksimum
inngang fart 		Tillatt
Radial belastning 		Tillatt
aksial belastning
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
140 1
Enkelt 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
Dobbelt 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FB-140 ※ 8 ※ 9 ※ 10
Ramme
størrelse 		Scene Forhold Maksimum
radial laste 		Maksimum
aksial laste 		Vekt Øyeblikk
av treghet
(≤φ19) 		Øyeblikk
av treghet
(≤φ28) 		Øyeblikk
av treghet
(≤φ38) 		Øyeblikk
av treghet
(≤φ48)
[N] [N] [kg] [KGCM² [KGCM²] [KGCM² [KGCM²]
140 1
Enkelt 		3 9100 8200 16 一 12 20 42
4 9100 8200 一 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 一 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
Dobbelt 		15 9100 8200 17 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10 一
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10 一
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. The maximum torque when it receives shock (up to 1.000 times).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

FB-180 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ramme
størrelse 		Scene Forhold Nominell
utgangsmoment 		Maksimum
output dreiemoment 		Nødsituasjon
stoppe torque 		Nominell
inngang fart 		Maksimum
inngang fart 		Tillatt
radial laste 		Tillatt
aksial belastning
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
180 1
Enkelt 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
Dobbelt 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FB-180 ※ 8 ※ 9 ※ 10
Ramme
størrelse 		Scene Forhold Maksimum
radial laste 		Maksimum
aksial laste 		Vekt Øyeblikk
av treghet
(≤φ28) 		Øyeblikk
av treghet
(≤φ38) 		Øyeblikk
av treghet
(≤φ48) 		Øyeblikk
av treghet
(≤φ65)
[N] [ N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [KGCM² ]
180 1
Enkelt 		3 15000 14000 36 一 44 66 130
4 15000 14000 一 28 50 110
5 15000 14000 一 22 44 100
6 15000 14000 一 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 一 15 37 97
9 15000 14000 一 14 36 97
10 15000 14000 14 36 96
2
Dobbelt 		15 15000 14000 37 4.7 12 34
16 15000 14000 5.4 13 35
20 15000 14000 4.4 12 34 -
25 15000 14000 4.2 12 34 一
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33 一
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33 一
70 15000 14000 3.1 11 33 一
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

FB-220 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ramme
størrelse 		Scene Forhold Nominell
produksjon dreiemoment 		Maksimum
produksjon dreiemoment 		Nødsituasjon
stoppe dreiemoment 		Nominell
inngang fart 		Maksimum
inngang fart 		Tillatt
radial laste 		Tillatt
aksial laste
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
220 1
Enkelt 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
Dobbelt 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FB-220 ※ 8 ※ 9 ※ 10
Ramme
størrelse 		Scene Forhold Maksimum
Radial belastning 		Maksimum
aksial laste 		Vekt Øyeblikk
av treghet
(≤φ38) 		Øyeblikk
av treghet
(≤φ48) 		Øyeblikk
av treghet
(≤φ65)
[N] [N] [kg] [kgcm2] [KGCM² ] [KGCM²]
220 1
Enkelt 		3 15000 14000 53 一 90 150
4 15000 14000 一 62 120
5 15000 14000 一 52 110
6 15000 14000 一 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 一 38 98
2
Dobbelt 		15 15000 14000 54 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34 一
35 15000 14000 13 35
40 15000 14000 12 33 一
45 15000 14000 13 35
50 15000 14000 12 33 一
60 15000 14000 12 33
70 15000 14000 12 33 一
80 15000 14000 12 33 一
90 15000 14000 12 33 一
100 15000 14000 12 33 -

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

+ Forstå detaljerte produktparametere
Relaterte produkter
AUTORITATIVE INSTITUSJONER
FLERE SERTIFISERINGER
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Kontakt oss
  • Upload

Om oss
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Etablert i 2009, med 15 års bransjeakkumulering, er en høyteknologisk bedrift som spesialiserer seg på produksjon og salg av mikro-AC-girmotorer, små AC-girmotorer, børste-DC-girmotorer, BLDC børsteløse DC-girmotorer, presisjonsplanetgir og motorruller ... osv. Vi er Kina Engros FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox Leverandører og OEM/ODM FB -serie 60 90 115 142 180 220 Helical Planetary Gearbox Produsenter, Saiya-motorer og girkasser brukes mye i industriroboter, intelligent logistikk, nye energimaskiner, AGV-roboter og andre avanserte felt. I tillegg spiller de en viktig rolle innen matforedling, emballasje, tekstiler, elektronikk, medisinsk utstyr og spesialmaskiner, og tilbyr kostnadseffektive og differensierte løsninger for ulike bransjer. For å forbedre våre fordeler innen differensiering og kostnadseffektivitet, har vi vårt eget handelsselskap, Hangzhou Saiya Transmission Equipment Co., LTD, lokalisert i Hangzhou, Zhejiang, i nærheten av havnene i Shanghai og Ningbo, for å håndtere innenlandsk og utenlandsk virksomhet. Kombinert med både direktesalg og distribusjon sikrer vi global distribusjon og kundestøtte, og tilbyr økonomiske og pålitelige løsninger av høy kvalitet til alle våre kunder.

Bedriftskultur

Autentisk Pålitelig
Kvalitet skiller seg naturlig ut.

Kjerneverdier: Utvikle seg selv og ta vare på andre.

Syn:Bli en serviceekspert innen intelligent overføring.

Vårt oppdrag:Tilby tjenester av høy kvalitet og skap verdi for kundene.

Servicefilosofi:Å søke både materiell og åndelig lykke for alle ansatte og bidra til fremgang og utvikling av det menneskelige samfunn.

  • 2009

    Etablering

  • 80+

    Personale

  • 5+

    Produksjonslinje
Nyheter
