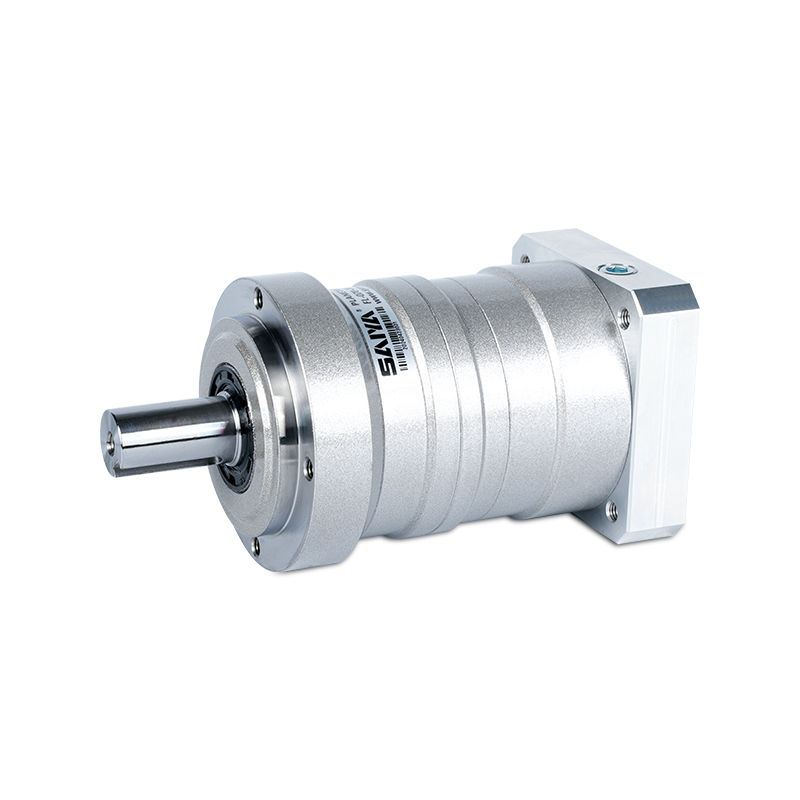

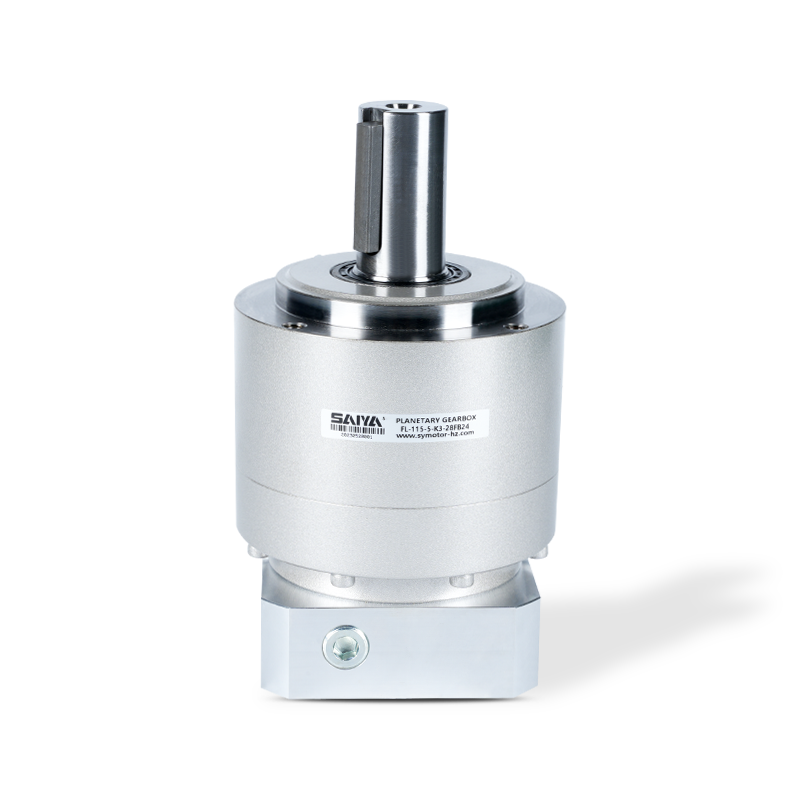

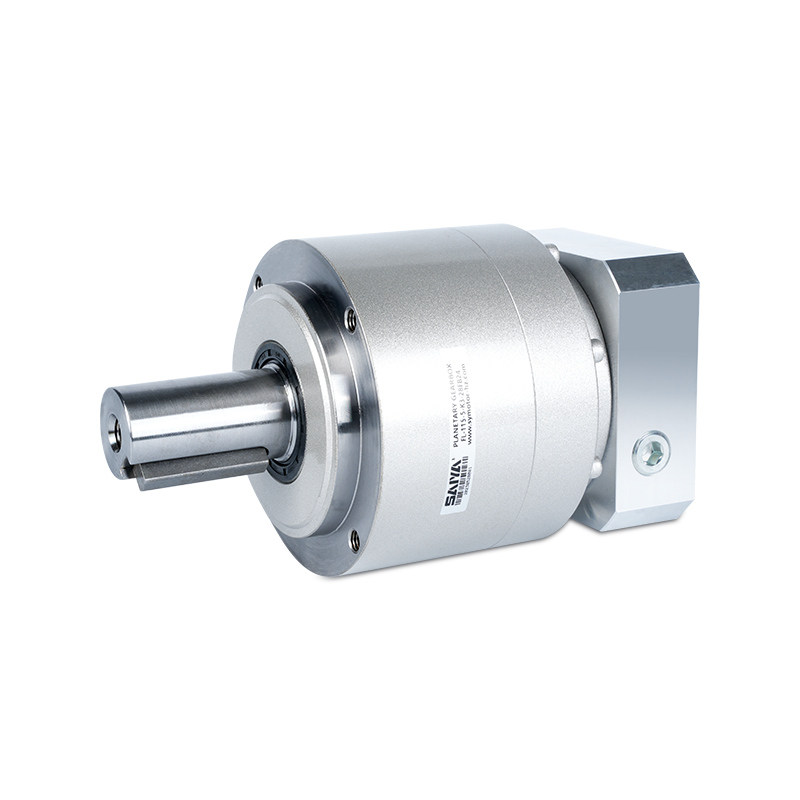

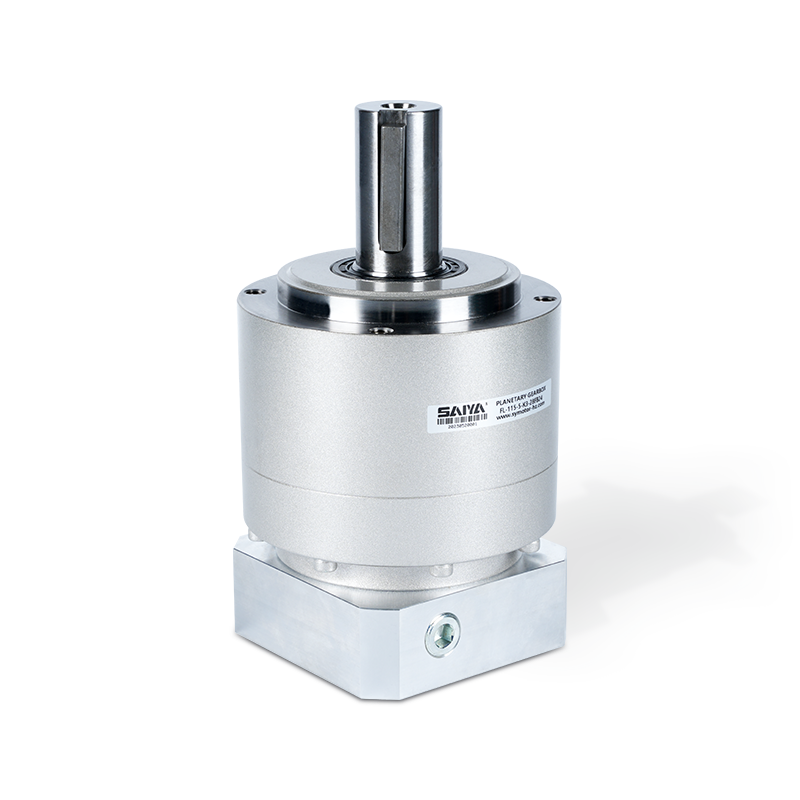

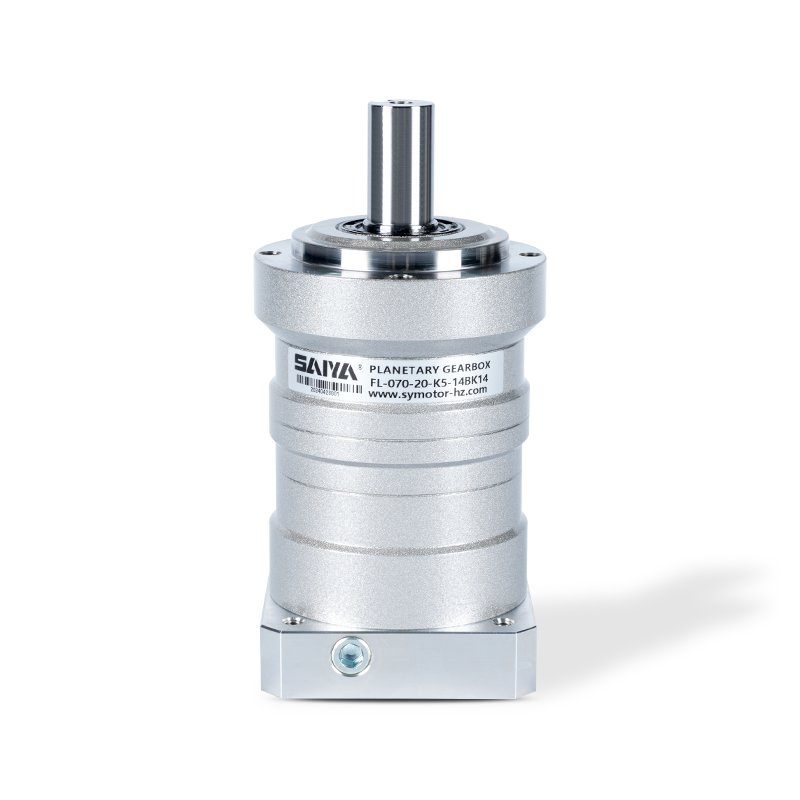

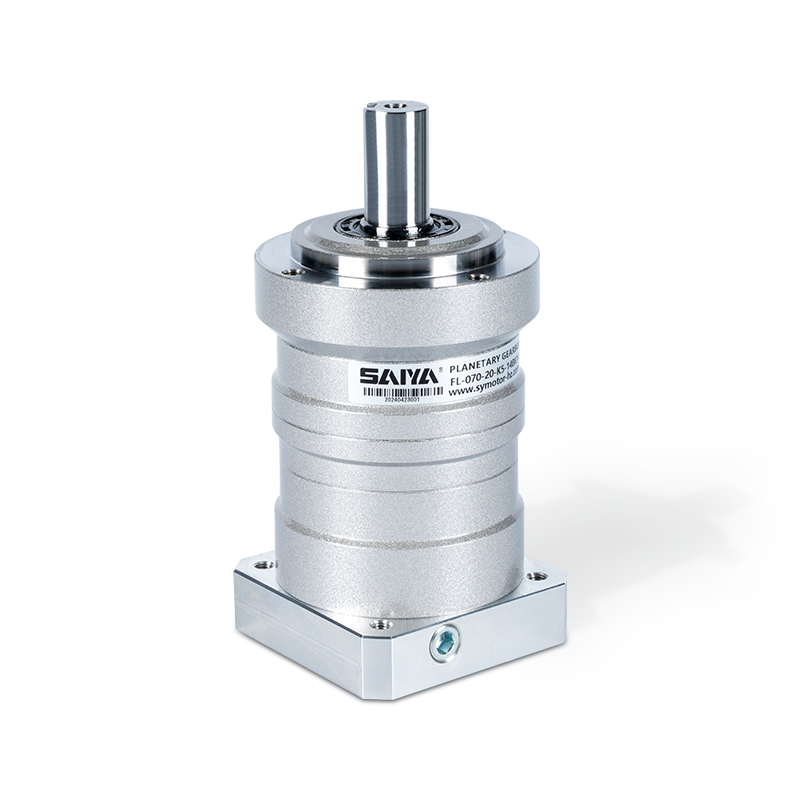

Helical planetarisk girkasse

FL Series 60 90 115 142 180 220 Helical Planetary girkasse

FL Helical Gear Series/Circular Flens Output/Size Range: 60-220mm

Nivå: 1-2 nivåer

Inngangsaksel indre diameter: 14-19mma

Ingen tidligere artikkel | NESTE

+ Kontakt oss + Nedlasting av katalog Produktvideo

SØKNAD OMRÅDE

Vi er en høyteknologisk bedrift dedikert til produksjon og salg av AC-reduksjonsmotorer, små reduksjonsmotorer, servospesifikke planetariske reduksjonsgir, DC børsteløse og børsteløse motorer og andre produkter.

Logistikksortering
Automatiserte roboter
Laserskjæring
Tilgangskontrollport
Photovoltaic kraftstasjon
Medisinsk utstyr
Agv

Produktbeskrivelse

FL -serien girkasser tilbyr allsidige løsninger for et bredt spekter av industrielle applikasjoner, med en helisk girdesign, rund flensutgang og et bredt spekter av størrelser fra 60 til 220 mm. Disse girkassene er egnet for oppgaver som krever presis og effektiv kraftoverføring i et kompakt rom.

Et bemerkelsesverdig trekk ved FL-serien er dens inputakseldiameterområde fra 14-19 mm, som har plass til forskjellige motoriske konfigurasjoner og strøminnganger. Denne tilpasningsevnen sikrer kompatibilitet med et bredt spekter av motoriske typer, og forbedrer allsidigheten til girkassene i forskjellige industrielle miljøer.

FL-serien er laget av høykvalitetsmaterialer og presisjonsproduksjon, og fungerer greit. I tillegg gir den kompakte utformingen enkel installasjon og integrasjon i eksisterende systemer, kan fleksibelt tilpasse seg forskjellige dreiemoment- og hastighetskrav. Enten de brukes i transportsystemer, miksere eller annet maskineri, gir disse girkassene pålitelig ytelse.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ramme størrelse	Scene	Forhold	Nominell produksjon dreiemoment	Maksimum produksjon dreiemoment	Nødsituasjon stoppe dreiemoment	Nominell inngang fart	Maksimum inngang fart	Tillatt radial laste	Tillatt aksial laste
Ramme størrelse	Scene	Forhold	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
050	1 Enkelt	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Dobbelt	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Ramme størrelse	Scene	Forhold	Maksimum radial laste	Maksimum aksial laste	Vekt	Øyeblikk av treghet (≤φ8)	Øyeblikk av treghet (≤φ14)
Ramme størrelse	Scene	Forhold	[N]	[N]	[kg]	[ KGCM² ]	[KGCM²]
050	1 Enkelt	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Dobbelt	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ramme størrelse	Scene	Forhold	Nominell produksjon dreiemoment	Maksimum produksjon dreiemoment	Nødsituasjon stoppe dreiemoment	Nominell inngang fart	Maksimum inngang fart	Tillatt radial laste	Tillatt aksial laste
			[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
070	1 Enkelt	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Dobbelt	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Ramme størrelse	Scene	Forhold	Maksimum radial laste	Maksimum aksial laste	Vekt	Øyeblikk av treghet (≤φ8)	Øyeblikk av treghet (≤φ14)	Øyeblikk av treghet (≤φ19)
			[N]	[N]	[kg]	[KGCM²]	[KGCM²]	[KGCM²]
070	1 Enkelt	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Dobbelt	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ramme størrelse	Scene	Forhold	Nominell produksjon dreiemoment	Maksimum produksjon dreiemoment	Nødsituasjon stoppe dreiemoment	Nominell inngang fart	Maksimum inngang fart	Tillatt radial laste	Tillatt aksial laste
Ramme størrelse	Scene	Forhold	[Nm]	[Nm]	[Nm]	[ Rpm]	[RPM]	[N]	[N]
090	1 Enkelt	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Dobbelt	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Ramme størrelse	Scene	Forhold	Maksimum radial laste	Maksimum aksial laste	Vekt	Øyeblikk av treghet (≤φ8)	Øyeblikk av treghet (≤φ14)	Øyeblikk av treghet (≤φ19)	Øyeblikk av treghet (≤φ28)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]	[ KGCM² ]
090	1 Enkelt	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Dobbelt	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ramme størrelse	Scene	Forhold	Nominell utgangsmoment	Maksimum produksjon dreiemoment	Nødsituasjon stoppe dreiemoment	Nominell inngang fart	Maksimum inngang fart	Tillatt radial laste	Tillatt aksial laste
Ramme størrelse	Scene	Forhold	[Nm]	[Nm]	[Nm]	[ Rpm]	[RPM]	[N]	[N]
120	1 Enkelt	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Dobbelt	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Ramme størrelse	Scene	Forhold	Maksimum radial laste	Maksimum aksial laste	Vekt	Øyeblikk av treghet (≤φ14)	Øyeblikk av treghet (≤φ19)	Øyeblikk av treghet (≤φ28)	Øyeblikk av treghet (≤φ38)
			[N]	[N]	[kg]	[KGCM²]	[ KGCM² ]	[KGCM² ]	[KGCM²]
120	1 Enkelt	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Dobbelt	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ramme størrelse	Scene	Forhold	Nominell produksjon dreiemoment	Maksimum produksjon dreiemoment	Nødsituasjon stoppe dreiemoment	Nominell inngang fart	Maksimum inngang fart	Tillatt radial laste	Tillatt aksial laste
Ramme størrelse	Scene	Forhold	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
155	1 Enkelt	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Dobbelt	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Ramme størrelse	Scene	Forhold	Maksimum radial laste	Maksimum aksial laste	Vekt	Øyeblikk av treghet (≤φ19)	Øyeblikk av treghet (≤φ28)	Øyeblikk av treghet (≤φ38)	Øyeblikk av treghet (≤φ48)
			[N]	[N]	[kg]	[ KGCM² ]	[KGCM² ]	[KGCM²]	[KGCM² ]
155	1 Enkelt	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Dobbelt	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ramme størrelse	Scene	Forhold	Nominell produksjon dreiemoment	Maksimum produksjon dreiemoment	Nødsituasjon stoppe dreiemoment	Nominell inngang fart	Maksimum inngang fart	Tillatt radial laste	Tillatt aksial laste
Ramme størrelse	Scene	Forhold	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
205	1 Enkelt	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Dobbelt	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Ramme størrelse	Scene	Forhold	Maksimum radial laste	Maksimum aksial laste	Vekt	Øyeblikk av treghet (≤φ28)	Øyeblikk av treghet (≤φ38)	Øyeblikk av treghet (≤φ48)	Øyeblikk Ofiner (≤φ65)
			[N]	[N]	[kg]	[KGCM²]	[KGCM²]	[KGCM²]	[KGCM² ]
205	1 Enkelt	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Dobbelt	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ramme størrelse	Scene	Forhold	Nominell produksjon dreiemoment	Maksimum produksjon dreiemoment	Nødsituasjon stoppe dreiemoment	Nominell inngang fart	Maksimum inngang fart	Tillatt radial laste	Tillatt aksial laste
Ramme størrelse	Scene	Forhold	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
235	1 Enkelt	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Dobbelt	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Ramme størrelse	Scene	Forhold	Maksimum radial laste	Maksimum aksial laste	Vekt	Øyeblikk av treghet (≤φ38)	Øyeblikk av treghet (≤φ48)	Øyeblikk av treghet (≤φ65)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]
235	1 Enkelt	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Dobbelt	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

+ Forstå detaljerte produktparametere

Kontakt oss

Om oss

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Etablert i 2009, med 15 års bransjeakkumulering, er en høyteknologisk bedrift som spesialiserer seg på produksjon og salg av mikro-AC-girmotorer, små AC-girmotorer, børste-DC-girmotorer, BLDC børsteløse DC-girmotorer, presisjonsplanetgir og motorruller ... osv. Vi er Kina Engros FL Series 60 90 115 142 180 220 Helical Planetary girkasse Leverandører og OEM/ODM FL Series 60 90 115 142 180 220 Helical Planetary girkasse Produsenter, Saiya-motorer og girkasser brukes mye i industriroboter, intelligent logistikk, nye energimaskiner, AGV-roboter og andre avanserte felt. I tillegg spiller de en viktig rolle innen matforedling, emballasje, tekstiler, elektronikk, medisinsk utstyr og spesialmaskiner, og tilbyr kostnadseffektive og differensierte løsninger for ulike bransjer. For å forbedre våre fordeler innen differensiering og kostnadseffektivitet, har vi vårt eget handelsselskap, Hangzhou Saiya Transmission Equipment Co., LTD, lokalisert i Hangzhou, Zhejiang, i nærheten av havnene i Shanghai og Ningbo, for å håndtere innenlandsk og utenlandsk virksomhet. Kombinert med både direktesalg og distribusjon sikrer vi global distribusjon og kundestøtte, og tilbyr økonomiske og pålitelige løsninger av høy kvalitet til alle våre kunder.

Bedriftskultur

Autentisk Pålitelig
Kvalitet skiller seg naturlig ut.

Kjerneverdier: Utvikle seg selv og ta vare på andre.

Syn:Bli en serviceekspert innen intelligent overføring.

Vårt oppdrag:Tilby tjenester av høy kvalitet og skap verdi for kundene.

Servicefilosofi:Å søke både materiell og åndelig lykke for alle ansatte og bidra til fremgang og utvikling av det menneskelige samfunn.

2009
Etablering
80+
Personale
5+
Produksjonslinje

Nyheter

Harmonisk reduksjon: En skinnende stjerne innen presisjonsoverføring
08 Jun, 2025
På presisjonsstadiet i moderne industri og teknologi, Harmonisk reduksjon er som en skinnende stjerne. Med sin unike design og utmerkede ytelse har det blitt kjernen "hjertet" for mange high...
LES MER
Precision Transmission Core: Omfattende analyse av planetarisk girkasse
01 Jun, 2025
I moderne industriell automatisering og overføringssystemer med høy presisjon har planetarisk girkasse blitt en nøkkelkomponent i mange mekaniske utstyr på grunn av dens kompakte struktur, sterk bæ...
LES MER
Børsteløs DC Gear Motors: En kombinasjon av høy effektivitet og presis kontroll
22 May, 2025
Med utviklingen av moderne ingeniør- og automatiseringsteknologi har børsteløse DC Gear Motors blitt en av de viktigste teknologiene i mange applikasjonsfelt. Enten i industriell automatisering, ro...
LES MER

KONTAKTINFORMASJON

TLF: 0086-0571-86951513/86951543
Faks: 0086-571-86040769
E-post: [email protected] / [email protected] / [email protected]
Kontor: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Kontoradresse: Rom 2201, Wanyin Building, Hangzhou City, Zhejiang Province
Fabrikk: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Fabrikkadresse: No.35 Building, Zhongnan High-Tech Yunhe Zhigu Industrial Park, Xinan Town, Deqing County, Huzhou City, Zhejiang, Kina

HURTIGLENK

PRODUKT

Hvis du er interessert
I våre produkter,
Vennligst kontakt oss

Opphavsrett © Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Alle rettigheter forbeholdt. Engroshandel FL Series 60 90 115 142 180 220 Helical Planetary girkasse Produsenter

Søknadsindustri

Nettmeny

Produktsøk

Språk

Dele

Avslutt meny

Helical planetarisk girkasse Leverandører

FL Series 60 90 115 142 180 220 Helical Planetary girkasse

Produktbeskrivelse

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

1. Med nominell inngangshastighet er levetiden 20 000 timer.

2. maksimalt dreiemoment når du starter og stopper.

3. maksimalt dreiemoment når det mottar sjokk (opptil 1.000 ganger).

4. Maksimal gjennomsnittlig inngangshastighet.

5. Maksimal øyeblikkelig inngangshastighet.

6. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangsakselesenteret, ved aksial belastning 0)

7. Med denne belastningen og den nominelle inngangshastigheten vil levetiden være 20 000 timer. (Brukes på utgangssidelageret. Radial belastning 0)

8. Den maksimale radielle belastningen reduserende kan godta.

9. Den maksimale aksiale belastningen reduserende kan godta.

10. Vekten kan variere litt fra modell til modus.

Bedriftskultur

Autentisk Pålitelig
Kvalitet skiller seg naturlig ut.

Hvis du er interessert
I våre produkter,
Vennligst kontakt oss
