Høyspenning børsteløse girmotorer

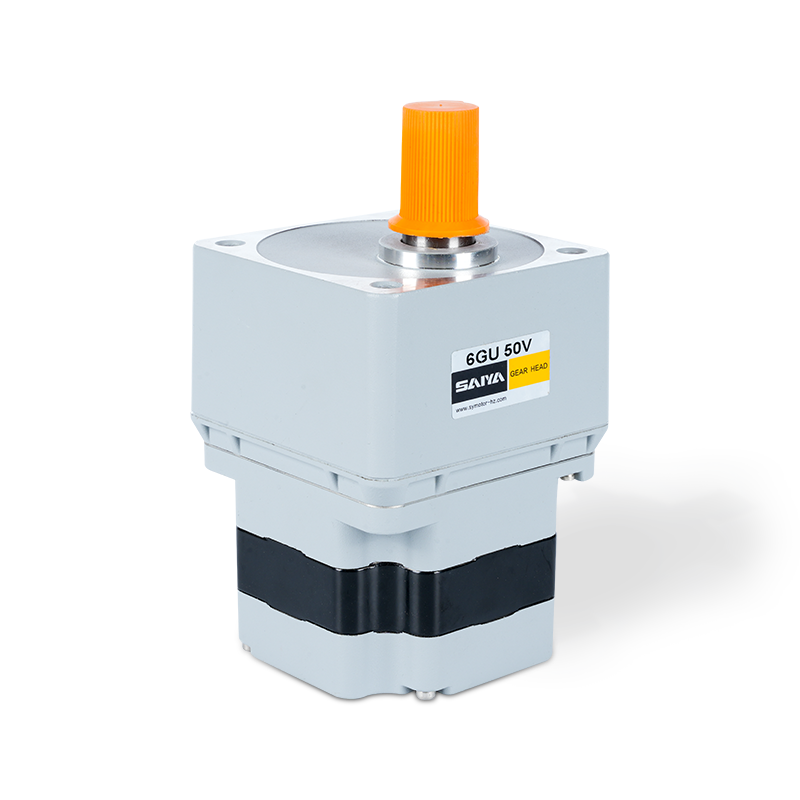

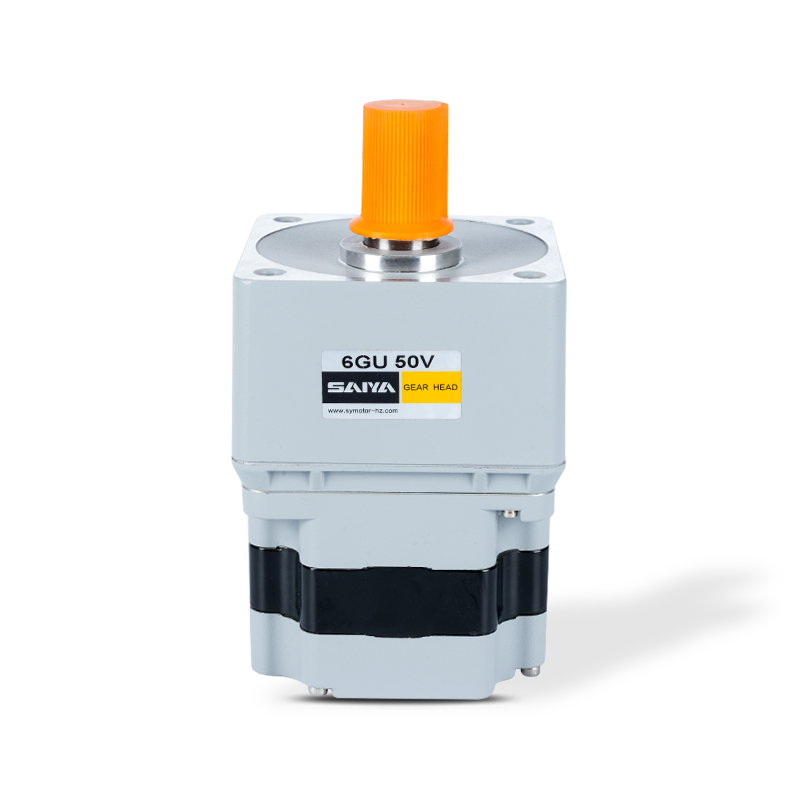

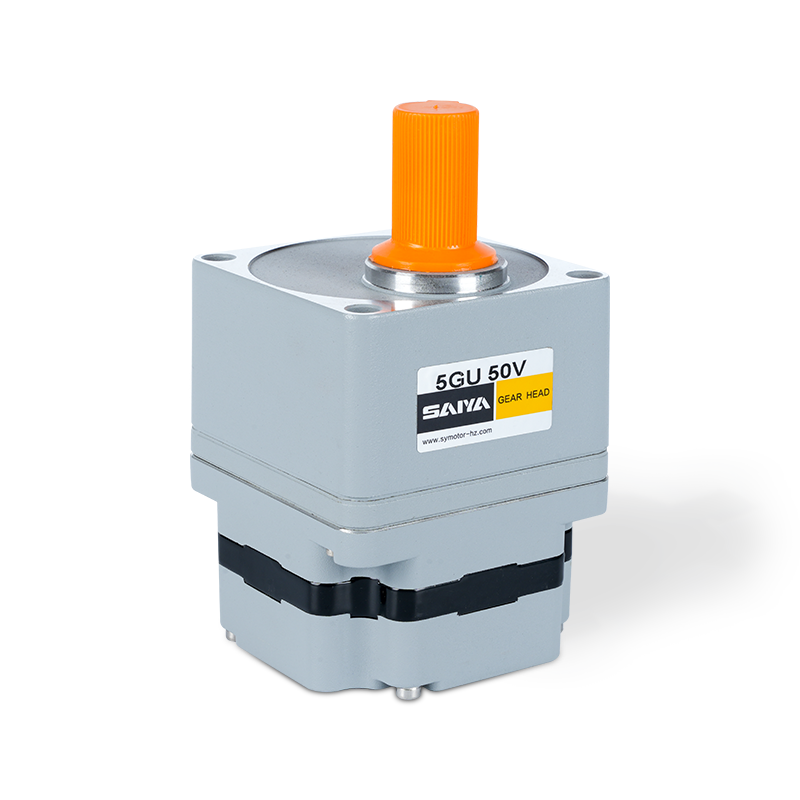

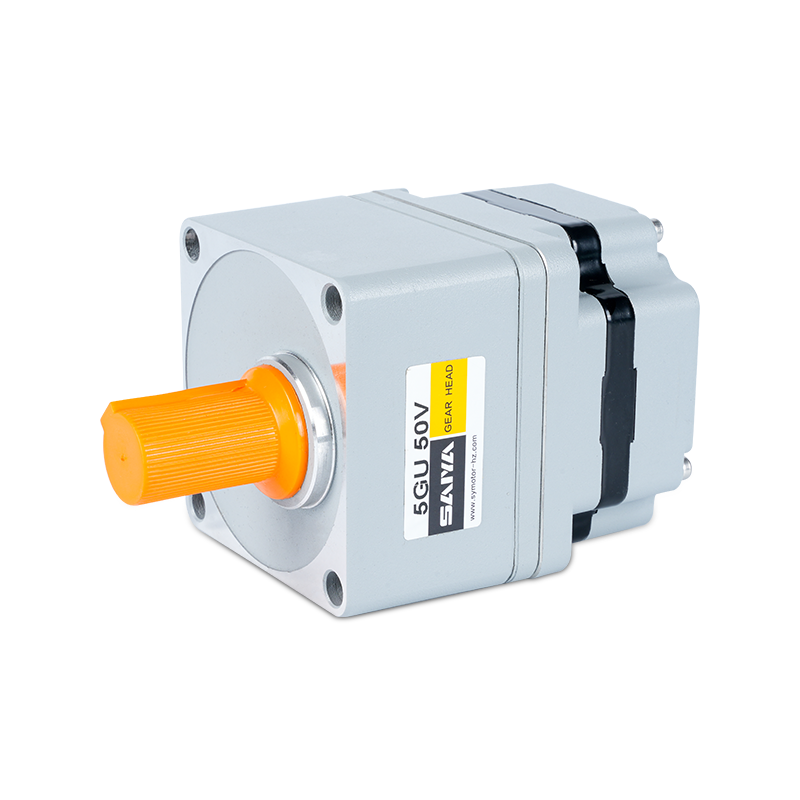

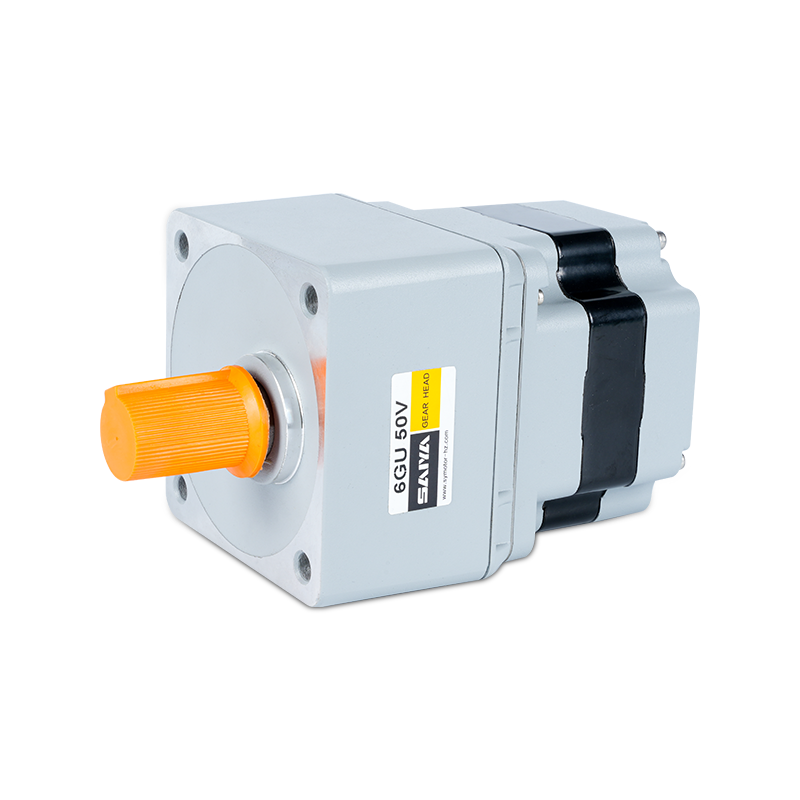

220V-230V børsteløs girmotor

Spenningsstørrelse: 220-230V ， 60mmx60mm-104mmx104mm

Rangert strøm: 10-400W

Rangert hastighet: 3000 rpm

Rangert strøm: 0,3-7,1a

Moment: 0,036-1,5n.M

Ingen tidligere artikkel | NESTE

+ Kontakt oss + Nedlasting av katalog Produktvideo

SØKNAD OMRÅDE

Vi er en høyteknologisk bedrift dedikert til produksjon og salg av AC-reduksjonsmotorer, små reduksjonsmotorer, servospesifikke planetariske reduksjonsgir, DC børsteløse og børsteløse motorer og andre produkter.

Logistikksortering
Automatiserte roboter
Laserskjæring
Tilgangskontrollport
Photovoltaic kraftstasjon
Medisinsk utstyr
Agv

Produktbeskrivelse

220V-230VAC børsteløse girmotor er en robust og effektiv løsning designet for forskjellige applikasjoner som krever presis og pålitelig bevegelseskontroll. Denne motoren fungerer innenfor et spenningsområde fra 220V til 230V, noe som gjør den egnet for standard strømforsyning. Dens kompakte dimensjoner, fra 60mm x 60mm til 104mm x 104mm, gir enkel integrasjon i rombegrensede miljøer.

Med en nominell effekt mellom 10W og 400W gir denne motoren allsidige ytelsesegenskaper. Det er konstruert for å oppnå en nominell hastighet på 3000 o / min, noe som sikrer rask og jevn drift. Motorens nåværende trekning varierer fra 0,3a til 7.1a, noe som indikerer det effektive strømforbruket i forhold til produksjonen.

Momentutgangen til denne børsteløse girmotoren varierer fra 0,036N.M til 1,5N.M, som henvender seg til forskjellige momentkrav på tvers av forskjellige applikasjoner. Dette momentområdet gjør det ideelt for oppgaver som trenger både milde og kraftigere bevegelser.

220V-230VAC børsteløse girmotor kombinerer høy effektivitet, kompakt størrelse og pålitelig ytelse, noe som gjør det til et utmerket valg for industriell automatisering, robotikk og andre presisjonsdrevne felt. Dens evne til å levere konsistent dreiemoment og hastighet mens du opprettholder lavt strømforbruk sikrer optimal funksjonalitet og energieffektivitet.

Høyspenningsmotorparametere

Modell	Spenning V	Hyppighet Hz	Rangert kraft W	Rangert strøm EN	Rangert hastighet Rpm	Rangert dreiemoment N.M	Karakterbeskyttelse IP
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Motorspenning, kraft og hastighet vil bli tilpasset i henhold til hans forespørsel under tillatt omstendighet av adopterbar dimensjon.

Type

Høyspenningsmotor

Type	Modell
Type	Pinion skaft	Rund skaft
Ledetrådtype	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Parallell akselutstyr (solgt separat)

Gearhead -type	Gearhead -modellen	Girforhold

Lang levetid ● Lav støy	2GN □ K. 4GN □ K. 5GU □ KB 6GU □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (desimal girhode)

Skriv inn girforholdet i boksen i modellnavnet.

Gearmotor-dreiemoment bord

Gearhead og Mid-Gearbox kan selges separat.

Skriv inn girforholdet i boksen () i modellnavnet.

Den fargede bakgrunnen □ indikerer den samme roterende retningen på motoren mens andres roterende retning er motsatt.

Hastigheten beregnes ved å dele motorens synkrone hastighet med girforholdet. Den faktiske hastigheten er 2% ~ 20% mindre enn den viste verdien, avhengig av størrelsen på belastningen.

For å redusere hastigheten utover girforholdet i tabellen, fest et desimalt girhode (girforhold: 10) mellom girhodet og motoren. I så fall er det tillatte dreiemomentet 3n · m.

60 Series godtgjørelsesmomenthet: Upside (N.M)/ Belowside (KGF.CM)

Girforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgangsakselhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tilleggsmoment	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Series godtgjørelsesmomenthet: Upside (N.M)/ Belowside (KGF.CM)

Girforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgangsakselhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tilleggsmoment	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Series godtgjørelsesmomenthet: Upside (N.M)/ Belowside (KGF.cm)

Girforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgangsakselhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tilleggsmoment	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Series godtgjørelsesmomenthet: Upside (N.M)/ Belowside (KGF.CM)

Girforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgangsakselhastighet	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Tilleggsmoment	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 -serie dimensjoner (enhet mm)

Monteringsskruer er inkludert i girhodet.

Bly kablingstype

Vekt: Motor: 0,5 kg / girhode: 0,48 kg

Motormodell

Gearhead -modellen

Girforhold

Dimensjon

Z2BLD25- □ Gn

2GN □ K.

3 ~ 18

25 ~ 200

Skriv inn girforholdet i boksen (□) i modellnavnet

Aksel seksjon av runde akselype

Ekskludering av vekt og skaftseksjonsmotorformen er de samme som av pinionakseltypen.

Desimal girhode

Den kan kobles til GN -pinionakselet. 2GN10XK / Vekt: 0,2 kg

Wrie Plugghull tilsvarende signalforklaring

Plugghull	1	2	3	4
Signal	U	W	Hz	Hu
Plug Hole	5	6	7	8
Signal	V	GND	HW	VCC

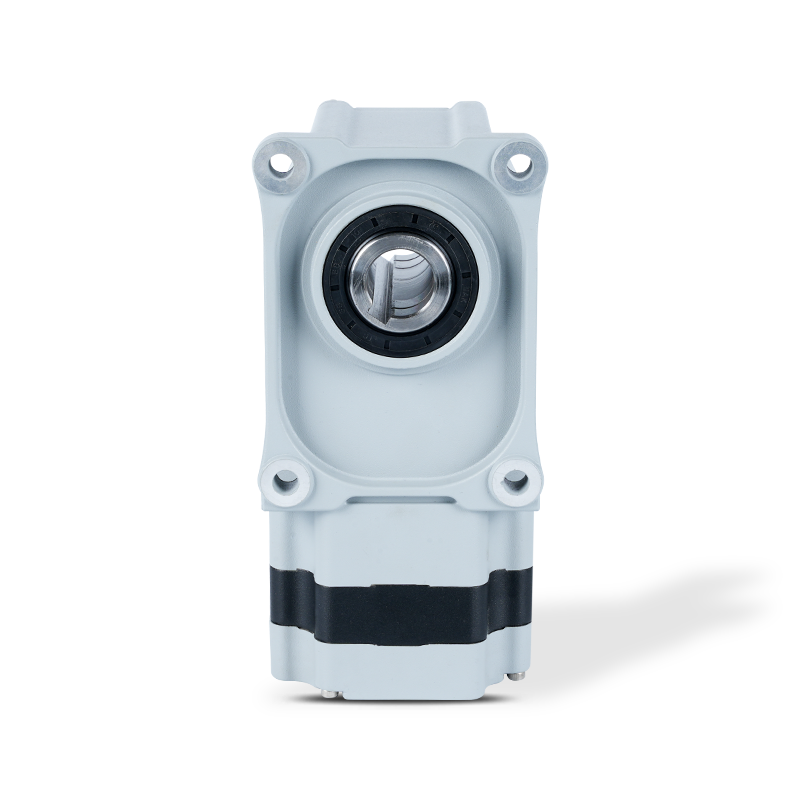

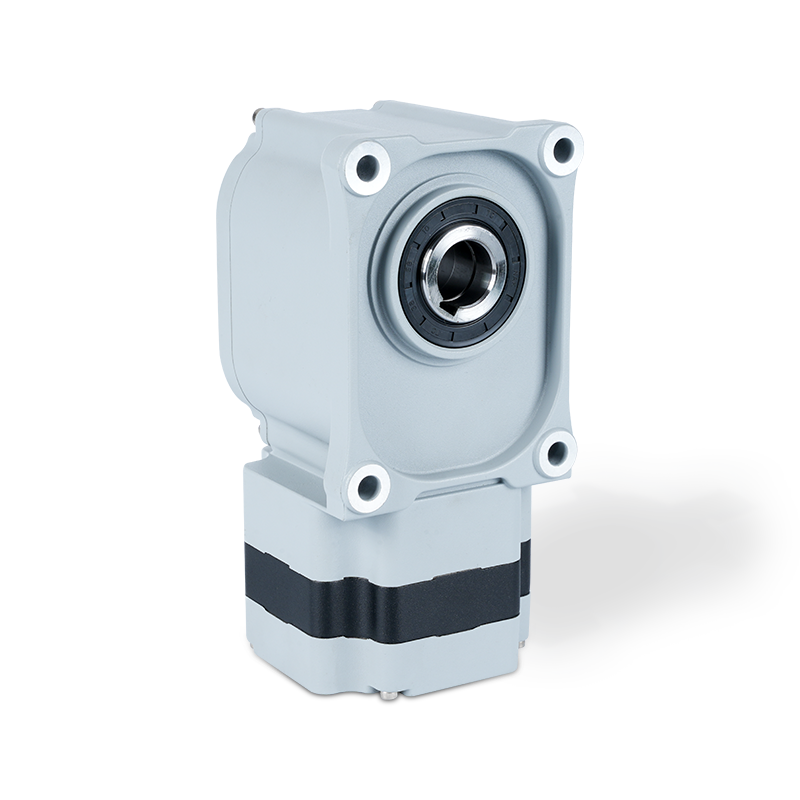

60 Trykk L Type Reducer
