Lavspenning børsteløse girmotorer

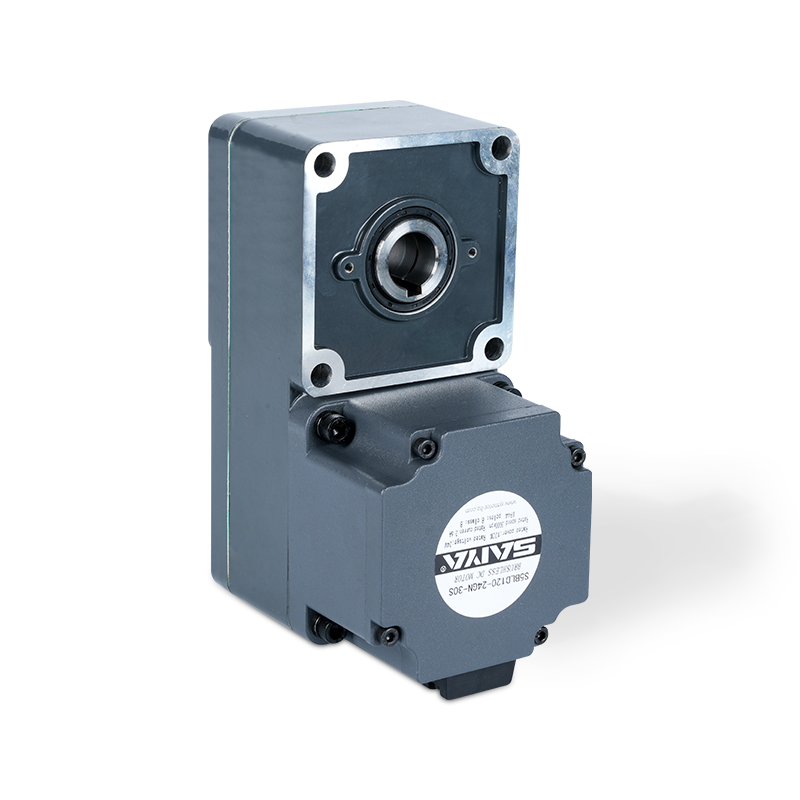

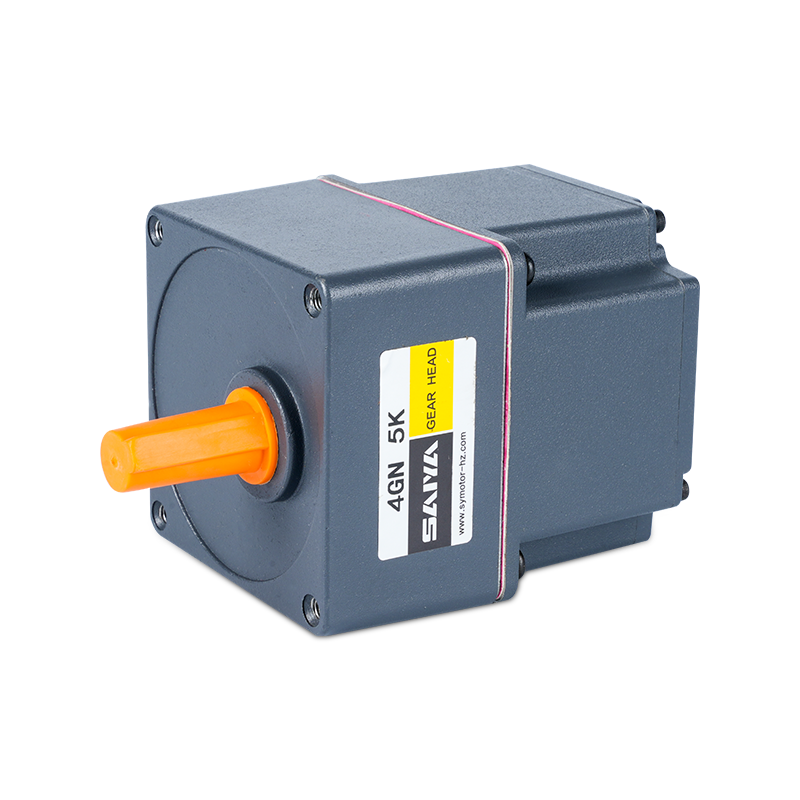

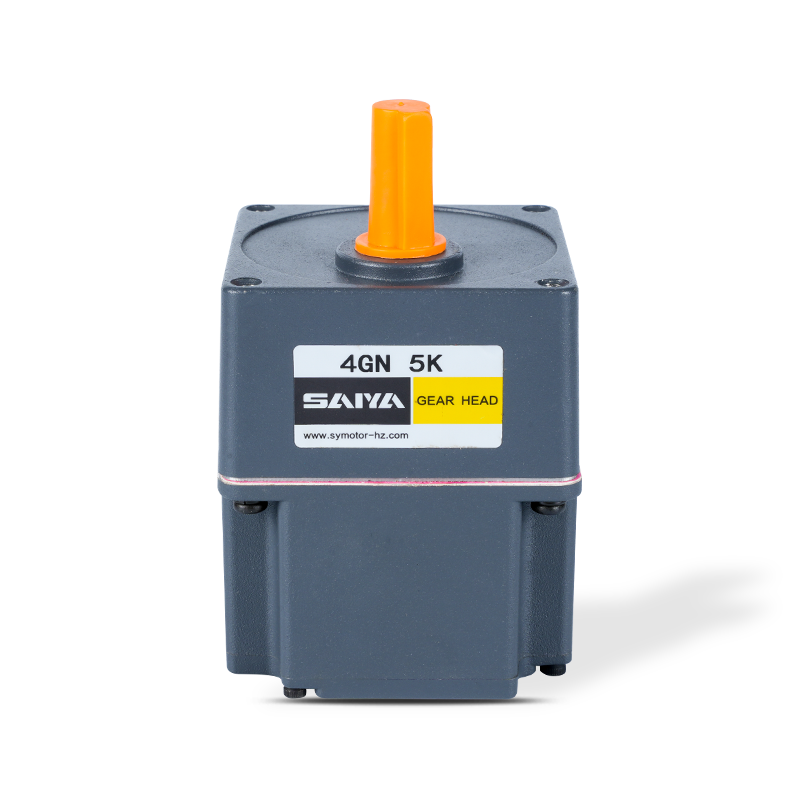

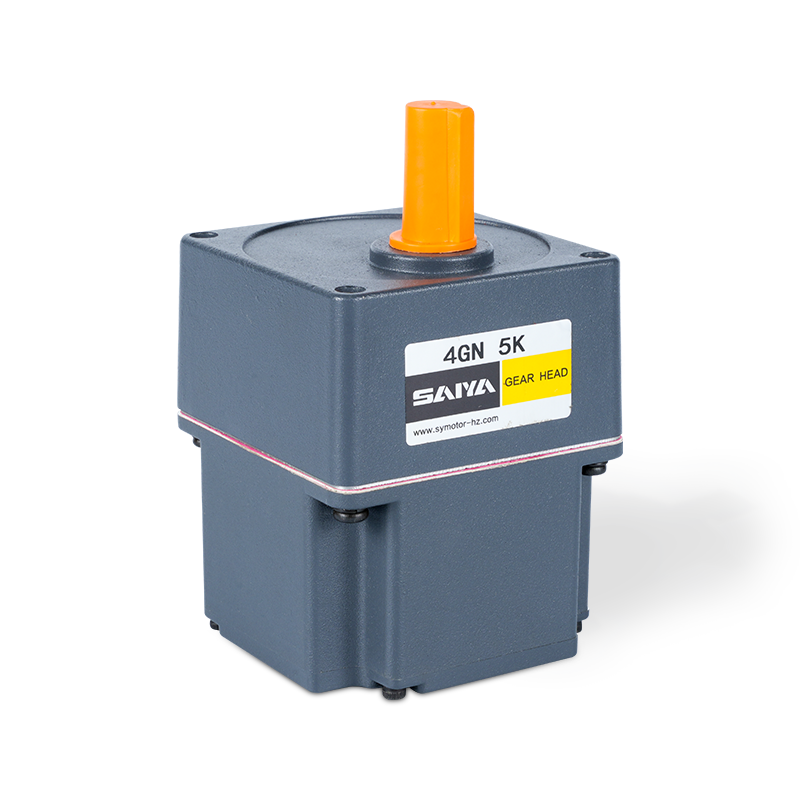

48V børsteløs girmotor

Spenningsstørrelse: 48V ， 60mmx60mm-104mmx104mm

Rangert strøm: 25-400W

Rangert hastighet: 3000 rpm

Rangert strøm: 1,0-10,5a

Moment: 0,2-1,27n.M

Ingen tidligere artikkel | NESTE

+ Kontakt oss + Nedlasting av katalog Produktvideo

SØKNAD OMRÅDE

Vi er en høyteknologisk bedrift dedikert til produksjon og salg av AC-reduksjonsmotorer, små reduksjonsmotorer, servospesifikke planetariske reduksjonsgir, DC børsteløse og børsteløse motorer og andre produkter.

Logistikksortering
Automatiserte roboter
Laserskjæring
Tilgangskontrollport
Photovoltaic kraftstasjon
Medisinsk utstyr
Agv

Produktbeskrivelse

Den 48V børsteløse girmotoren er en allsidig og effektiv motor designet for en rekke applikasjoner. Med dimensjoner fra 60mm x 60mm til 104mm x 104mm, kan denne motoren passe inn i forskjellige utstyrsstørrelser. Det kan skilte med en nominell effekt mellom 25W til 400W, noe som gjør den egnet for både lys- og tunge oppgaver. Motoren fungerer med en jevn rangert hastighet på 3000 o / min, og sikrer jevn og pålitelig ytelse. Den har en nominell strøm på 1,0 til 10,5a, noe som indikerer effektiviteten og energisparende evner.

En av de viktigste spesifikasjonene for denne motoren er dens dreiemoment, vurdert til 0,2-1,27 n.m, som gir tilstrekkelig kraft for å kjøre mekaniske systemer. Den børsteløse designen forbedrer holdbarheten og reduserer vedlikeholdsbehov, da det ikke er børster som slites ut over tid. Dette bidrar også til roligere drift og høyere effektivitet sammenlignet med børstede motorer.

Den 24V børsteløse girmotoren er ideell for bruk i automatiseringssystemer, robotikk, elektriske kjøretøyer og andre industrielle applikasjoner der presis kontroll og langsiktig pålitelighet er essensielt. Den kompakte størrelsen, kombinert med robuste ytelsesegenskaper, gjør det til et foretrukket valg for ingeniører og designere som søker motorløsninger av høy kvalitet.

Lavspenningsmotorparametere

Modell	Spenning V	No-Load Current EN	No-belastningshastighet Rpm	Rangert kraft W	Rangert strøm EN	Rangert hastighet Rpm	Rangert dreiemoment N.M	Karakterbeskyttelse IP
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Type

Lavspenningsmotor

Type	Modell
	Pinion skaft	Rund skaft
Ledetrådtype	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

Parallell akselutstyr (solgt separat)

Gearhead -type	Gearhead -modellen	Girforhold

Lang levetid ● Lav støy	2GN □ K. 4GN □ K. 5GU □ KB 6GU □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (desimal girhode)

Skriv inn girforholdet i boksen i modellnavnet.

Gearmotor-dreiemoment bord

Gearhead og Mid-Gearbox kan selges separat.

Skriv inn girforholdet i boksen () i modellnavnet.

Den fargede bakgrunnen □ indikerer den samme roterende retningen på motoren mens andres roterende retning er motsatt.

Hastigheten beregnes ved å dele motorens synkrone hastighet med girforholdet. Den faktiske hastigheten er 2% ~ 20% mindre enn den viste verdien, avhengig av størrelsen på belastningen.

For å redusere hastigheten utover girforholdet i tabellen, fest et desimalt girhode (girforhold: 10) mellom girhodet og motoren. I så fall er det tillatte dreiemomentet 3n · m.

60 Series godtgjørelsesmomenthet: Upside (N.M)/ Belowside (KGF.CM)

Girforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgangsakselhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tilleggsmoment	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Series godtgjørelsesmomenthet: Upside (N.M)/ Belowside (KGF.CM)

Girforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgangsakselhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tilleggsmoment	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Series godtgjørelsesmomenthet: Upside (N.M)/ Belowside (KGF.cm)

Girforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgangsakselhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tilleggsmoment	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Series godtgjørelsesmomenthet: Upside (N.M)/ Belowside (KGF.CM)

Girforhold	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgangsakselhastighet	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Tilleggsmoment	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

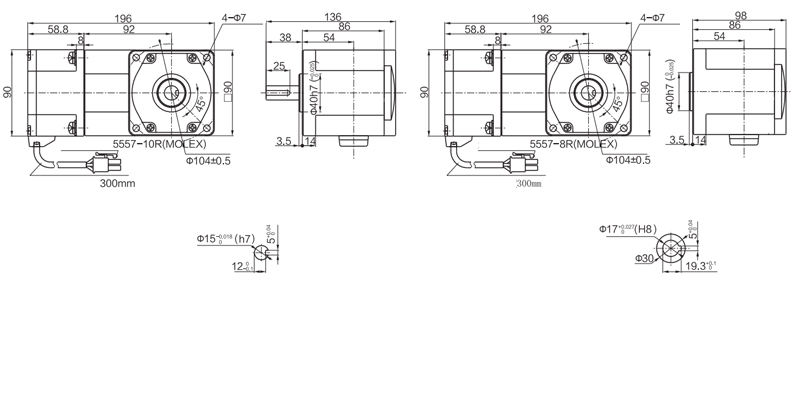

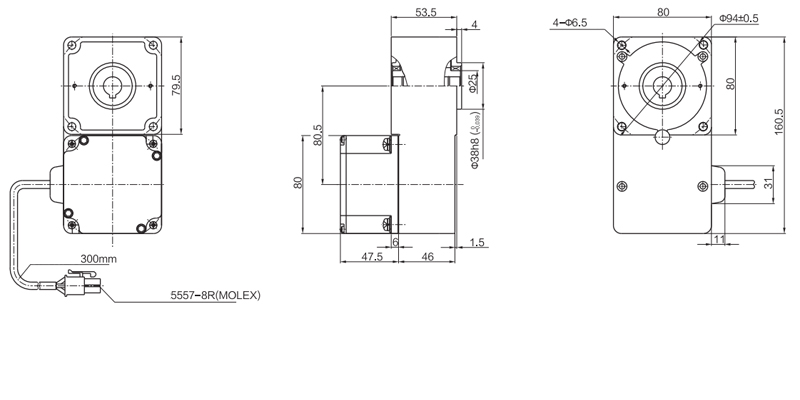

60 -serie dimensjoner (enhet mm)

Monteringsskruer er inkludert i girhodet.

Bly kablingstype

Vekt: Motor: 0,5 kg / girhode: 0,48 kg

Motormodell

Gearhead -modellen

Girforhold

Dimensjon

Z2BLD25- □ Gn

2GN □ K.

3 ~ 18

25 ~ 200

Skriv inn girforholdet i boksen (□) i modellnavnet

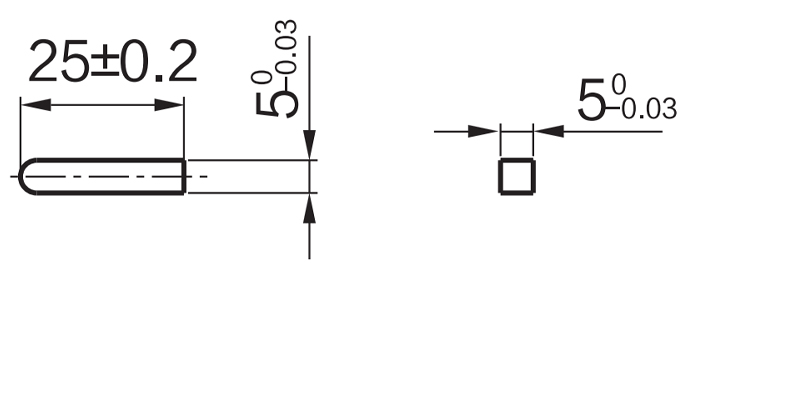

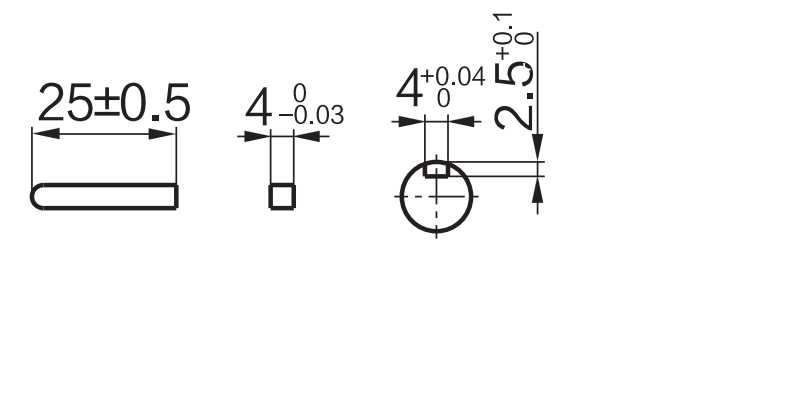

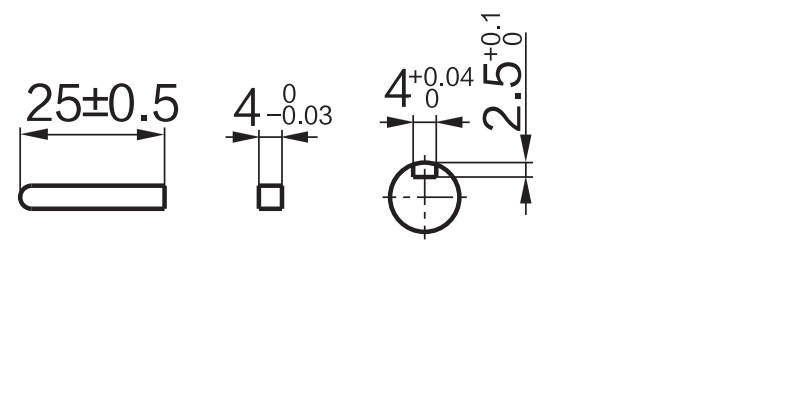

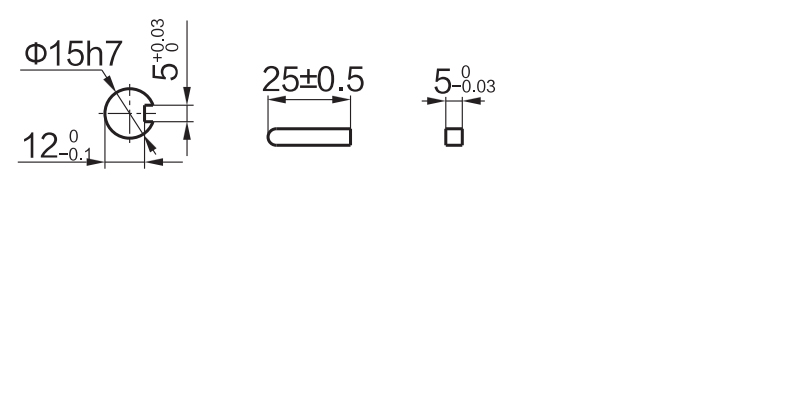

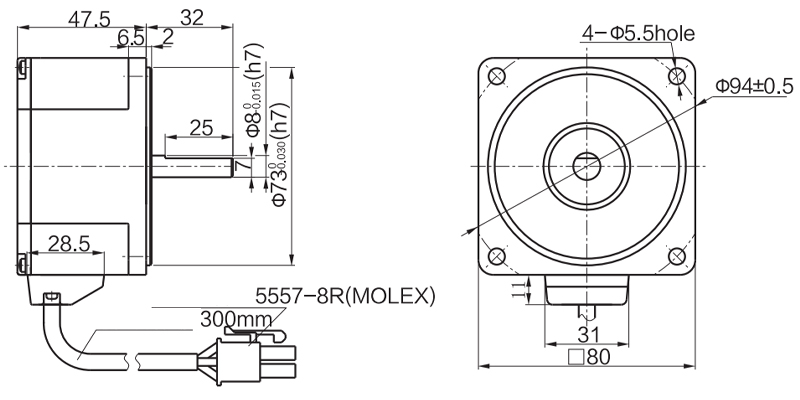

Aksel seksjon av runde akselype

Ekskludering av vekt og skaftseksjonsmotorformen er de samme som av pinionakseltypen.

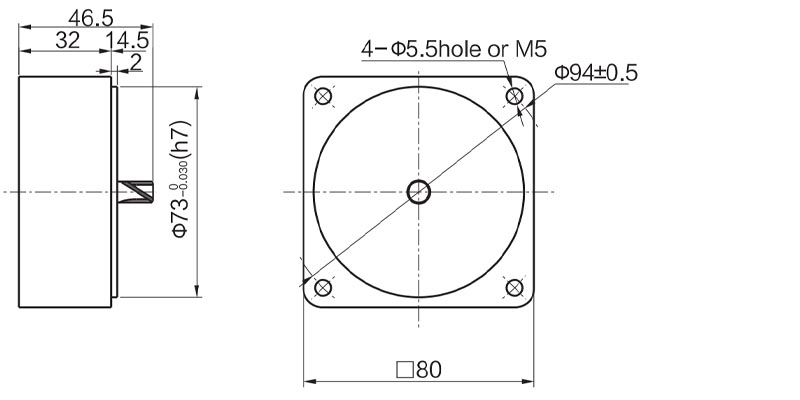

Desimal girhode

Den kan kobles til GN -pinionakselet. 2GN10XK / Vekt: 0,2 kg

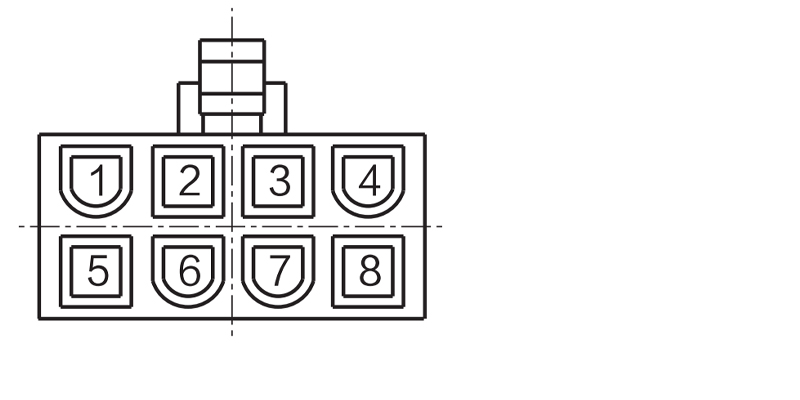

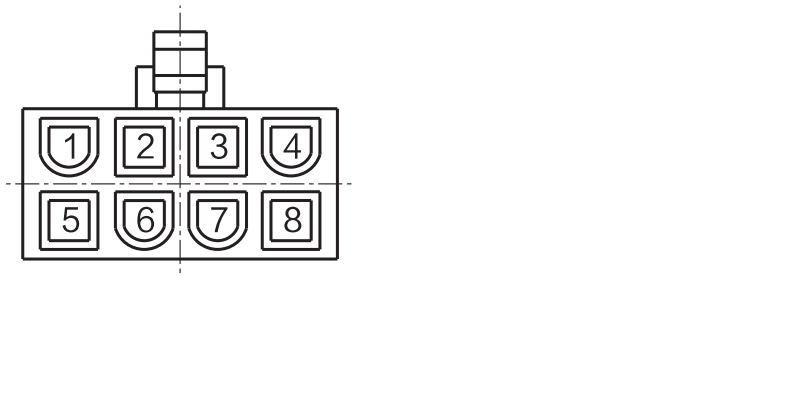

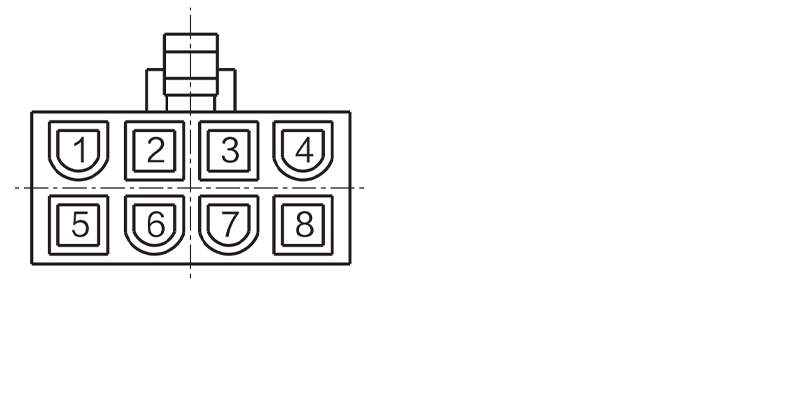

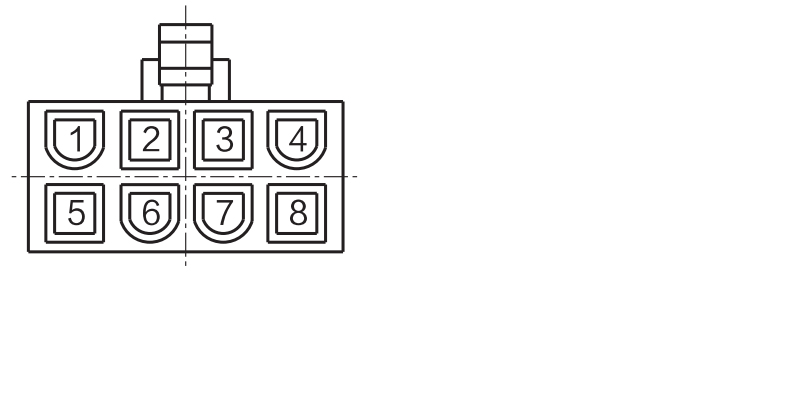

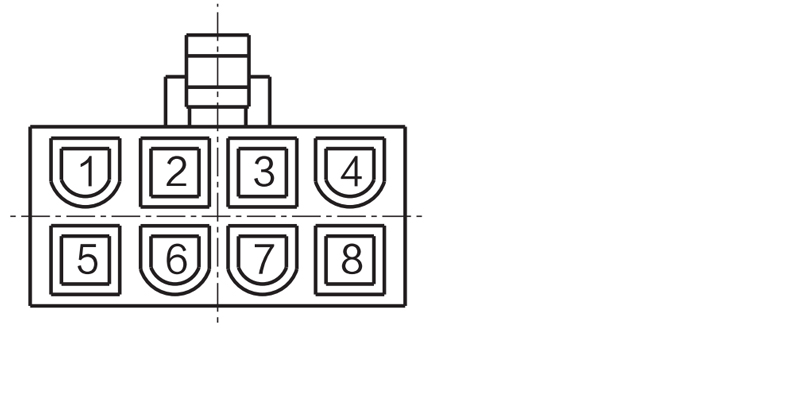

Wrie Plugghull tilsvarende signalforklaring

Plugghull	1	2	3	4
Signal	U	W	Hz	Hu
Plug Hole	5	6	7	8
Signal	V	GND	HW	VCC

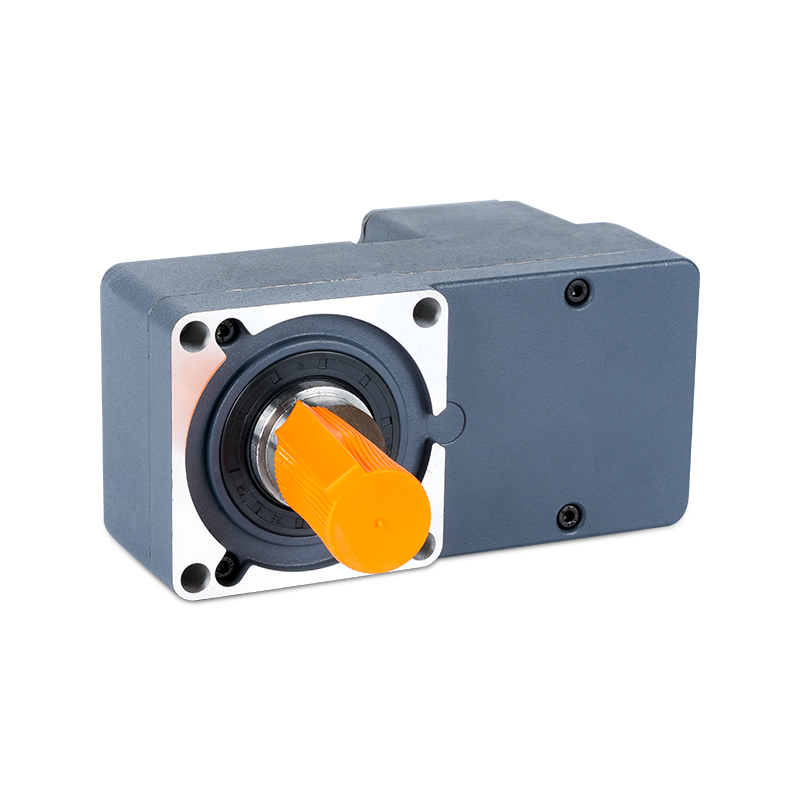

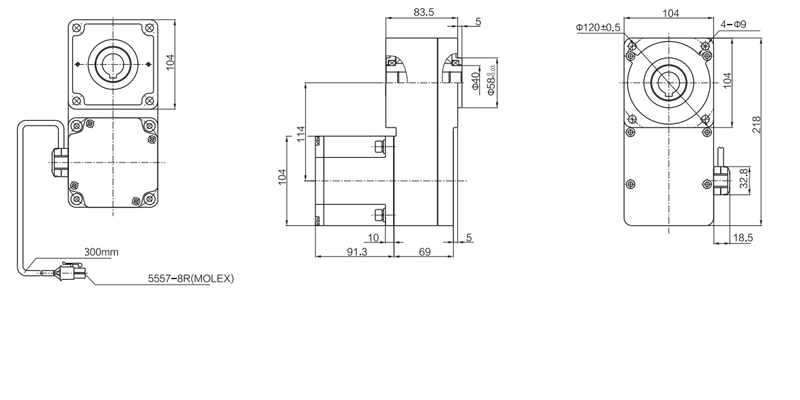

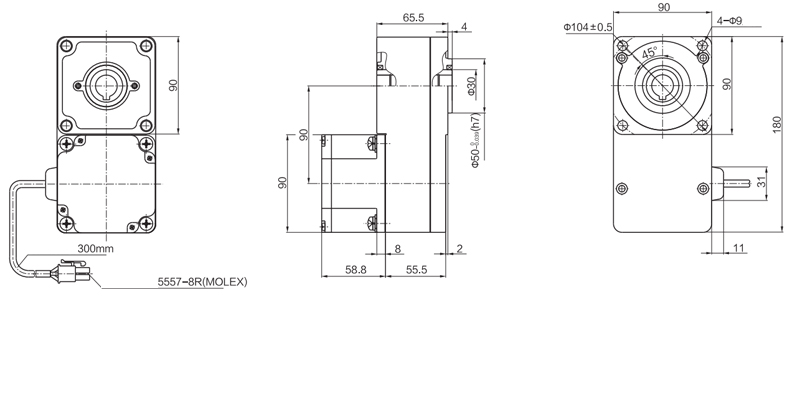

60 Trykk L Type Reducer
